Zyklische Frames Prozessabbild

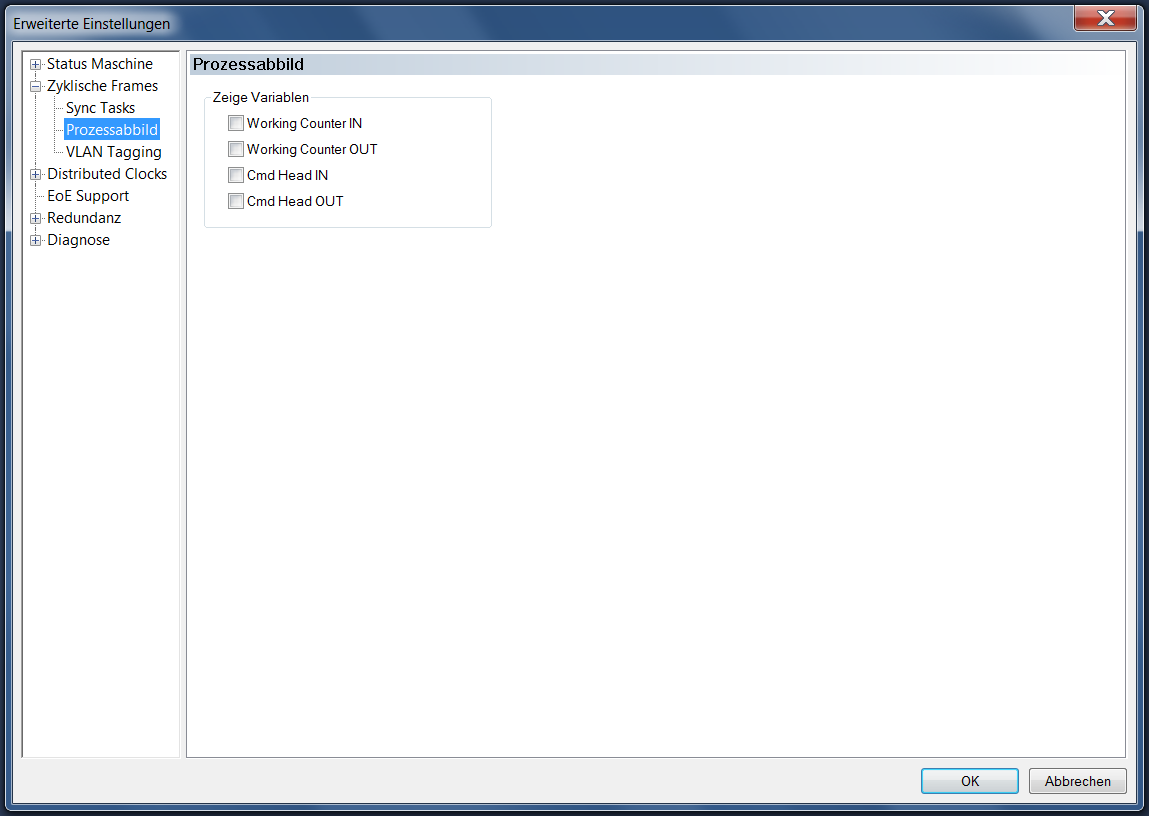

Zeige Variablen

Working Counter IN: Der Working Counter, wie er den Master erreicht, wird im Prozessabbild angezeigt. Für jeden Frame, für jeden Befehl.

Working Counter OUT: Der Working Counter, wie er vom Master gesendet wird, wird im Prozessabbild angezeigt. Für jeden Frame, für jeden Befehl. Der gerade vom Master gesendete Working Counter hat immer den Wert Null.

Cmd Head IN: Der Kommando-Header, wie er den Master erreicht, wird im Prozessabbild angezeigt. Er hat eine Größe von 10 Bytes und enthält die Untervariablen cmd, idx, addr[0], addr[1], len und irq.

Cmd Head OUT: Der Kommando-Header, wie er vom Master gesendet wird, wird im Prozessabbild angezeigt. Er hat eine Größe von 10 Bytes und enthält die Untervariablen cmd, idx, addr[0], addr[1], len und irq.
