Begriffe

TwinCAT HMI Symbole können in verschiedenen Formen dargestellt werden. Einige Erläuterungen, die in der nachstehenden Tabelle aufgeführt sind, verdeutlichen die Verwendung der Begriffe "Symbol", "SymbolExpression" und "SymbolPath" in diesem Dokument:

Begriff

Erläuterung

Symbol

In TwinCAT HMI ist ein Symbol ein adressierbarer Datenpunkt, der vom HMI-Server angezeigt wird. In der Regel handelt es sich dabei um eine SPS-Variable, die über das TMC exportiert wird, es kann sich aber auch um ein dynamisches oder internes Symbol handeln. Die Symbole können visuell dargestellt werden:

  • in grafischer Form:
  • Begriffe 1:
  • Begriffe 2:
  • Begriffe 3:
  • als SymbolExpression (siehe unten)

SymbolExpression

Eine Darstellung des Symbols als Zeichenkette, die in spezielle Tags (%s%, %pp% usw., je nach Art des Symbols) umgebrochen ist. Beispielsweise:

  • %s%ADS.PLC1.GVL_MTP.V03%/s%
  • %s%ADS.PLC1.GVL_MTP.V03::TagName%/s%
  • %pp%DataSymbol::StateOpAct%/pp%

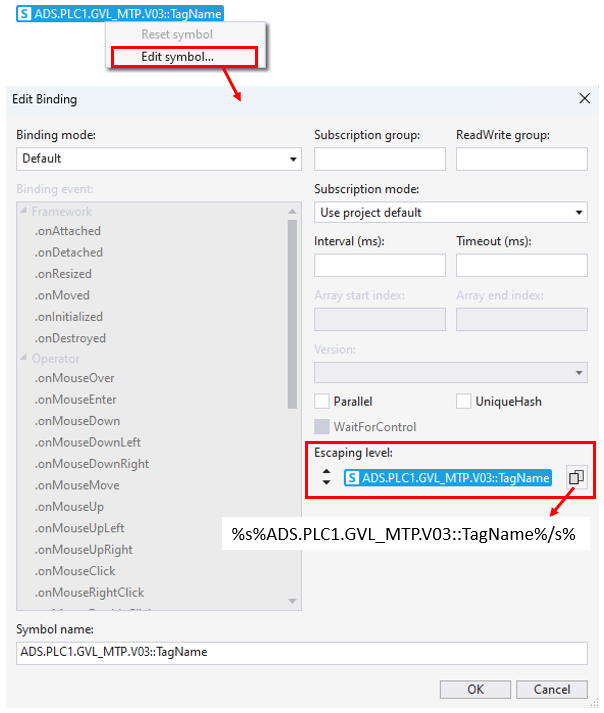

SymbolExpression ist eine Textform der grafischen Darstellung, die im Kontextmenü des Symbols zu finden ist:

Begriffe 4:

In einigen Fällen muss SymbolExpression anstelle der grafischen Darstellung verwendet werden.

SymbolPath

Das Symbol wird z. B. als Pfad dargestellt (ohne Umbruch in spezielle Tags):

ADS.PLC1.GVL_MTP.V03

ADS.PLC1.GVL_MTP.V03::TagName

Manchmal muss der SymbolPath verwendet werden, um das Symbol zu adressieren.
