Erstellung von und Umgang mit TcCOM Modulen

In diesem Kapitel wird beschrieben, wie bestehende TcCOM-Module einer bestehenden TwinCAT-Konfiguration hinzugefügt werden und diese parametrisiert werden. Die folgenden Themen werden in diesem Kapitel kurz behandelt:

Erwerb einer Referenz zu “TcCOM Objects” Knoten
TcCOM-Module hinzufügen
Durch hinzugefügte TcCOM-Module iterieren
CreateSymbol Flag für Parameter einstellen
CreateSymbol Flag für Datenbereiche einstellen
Kontext (Aufgaben) einstellen
Variablen verknüpfen

Erwerb einer Referenz zu “TcCOM Objects” Knoten

In einer TwinCAT-Konfiguration befindet sich der “TcCOM Objects” Knoten unter “SYSTEM^TcCOM Objects”. Daher können Sie eine Referenz zu diesem Knoten erfassen, indem Sie die Methode ITcSysManager::LookupTreeItem() auf folgende Weise verwenden:

Code-Ausschnitt (C#):

ITcSmTreeItem tcComObjects = systemManager.LookupTreeItem("TIRC^TcCOM Objects");

Code-Ausschnitt (Powershell):

$tcComObjects = $systemManager.LookupTreeItem("TIRC^TcCOM Objects")

Adding existing TcCOM modules

Der vorstehende Code geht davon aus, dass bereits ein SystemManager Objekt in Ihrem AI-Code vorhanden ist.

TcCOM-Module hinzufügen

Um bestehende TcCOM-Module zu Ihrer TwinCAT-Konfiguration hinzufügen, müssen diese Module für TwinCAT erkennbar sein. Dies kann durch eine der folgenden Vorgehensweisen erreicht werden:

TcCOM-Module zum Ordner %TWINCAT3.XDIR”\CustomConfig\Modules\ kopieren.
%TWINCAT3.XDIR”\Config\Io\TcModuleFolders.xml bearbeiten, um einen Pfad zu einem Ordner Ihrer Wahl hinzuzufügen und die Module innerhalb dieses Ordners zu platzieren.

Beide Vorgehensweisen reichen aus, um die TcCOM-Module für TwinCAT erkennbar zu machen.

Ein TcCOM-Modul wird anhand seiner GUID oder seines Namens identifiziert:

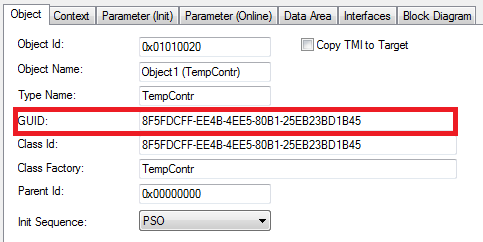

Diese GUID kann verwendet werden, um ein TcCOM-Modul über die Methode ITcSmTreeItem::CreateChild() zu einer TwinCAT-Konfiguration hinzuzufügen. Die GUID lässt sich in TwinCAT XAE über die Eigenschaftenseite eines TcCOM-Moduls ermitteln.

Erstellung von und Umgang mit TcCOM Modulen 1:

Alternativ können Sie die GUID über die TMC-Datei des TcCOM-Moduls bestimmen.

<TcModuleClass>
  <Modules>
    <Module GUID="{8f5fdcff-ee4b-4ee5-80b1-25eb23bd1b45}">
    ...
    </Module>
  </Modules>
</TcModuleClass>

Angenommen, wir verfügen bereits über ein TcCOM-Modul, das in TwinCAT registriert ist und für TwinCAT erkennbar ist. Wir möchten nun dieses TcCOM-Modul, das den GUID {8F5FDCFF-EE4B-4EE5-80B1-25EB23BD1B45} hat, zur TwinCAT-Konfiguration hinzufügen. Dies kann wie folgt geschehen:

Code-Ausschnitt (C#):

Dictionary<string,Guid> tcomModuleTable = new Dictionary<string,Guid>();
tcomModuleTable.Add("TempContr",Guid.Parse("{8f5fdcff-ee4b-4ee5-80b1-25eb23bd1b45}"));
ITcSmTreeItem tempController = tcComObjects.CreateChild("Test", 0, "", tcomModuleTable["TempContr"]);

Code-Ausschnitt (Powershell):

$tcomModuleTable = @{}
$tcomModuleTable.Add("TempContr", "{8f5fdcff-ee4b-4ee5-80b1-25eb23bd1b45}")
$tempController = $tcComObjects.CreateChild("Test", 0, "", $tcomModuleTable["TempContr"])

Bitte beachten Sie, dass der Parameter „vInfo“ der Methode „ItcSmTreeItem::CreateChild()“ die GUID des TcCOM-Moduls enthält, anhand derer das Modul in der Liste aller registrierten TcCOM-Module in diesem System identifiziert wird.

Dieser Name kann verwendet werden, um über die Methode ITcSmTreeItem::CreateChild() ein TcCOM-Modul zu einer TwinCAT-Konfiguration hinzuzufügen. Der Name kann in TwinCAT XAE über den TMC-Editor ermittelt werden.
Dies lässt sich auf folgende Weise bewerkstelligen:

Code Snippet (C#):

ITcSmTreeItem tempController = tcComObjects.CreateChild("Test", 1, "", "NewModule");

Code Snippet (Powershell):

$tempController = $tcComObjects.CreateChild("Test", 0, "", "NewModule")

Durch hinzugefügte TcCOM-Module iterieren

Zur Iteration durch alle hinzugefügte TcCOM-Modulinstanzen können Sie die ITcModuleManager2 Schnittstelle verwenden. Der folgende Code-Ausschnitt zeigt, wie Sie diese Schnittstelle verwenden.

Code-Ausschnitt (C#):

ITcSysManager15 sysManager15 = sysManager as ITcSysManager15;

ITcModuleManager3 moduleManager = sysManager15.GetModuleManager() as ITcModuleManager3;
foreach (ITcModuleInstance2 moduleInstance in moduleManager)
{
  string moduleType = moduleInstance.ModuleTypeName;
  string instanceName = moduleInstance.ModuleInstanceName;
  Guid classId = moduleInstance.ClassID;
  uint objId = moduleInstance.oid;
  uint parentObjId = moduleInstance.ParentOID;
}

Code-Ausschnitt (Powershell):

$moduleManager = $systemManager.GetModuleManager()
ForEach( $moduleInstance in $moduleManager )
{
  $moduleType = $moduleInstance.ModuleTypeName
  $instanceName = $moduleInstance.ModuleInstanceName
  $classId = $moduleInstance.ClassID
  $objId = $moduleInstance.oid
  $parentObjId = $moduleInstance.ParentOID
}

Denken Sie daran, dass jedes Modulobjekt ebenfalls als ein ITcSmTreeItem interpretiert werden kann, daher wäre die folgende Typumwandlung gültig:

Code-Ausschnitt (C#):

ITcSmTreeItem treeItem = moduleInstance As ITcSmTreeItem;

	Powershell verwendet standardmäßig dynamische Datentypen.

CreateSymbol Flag für Parameter einstellen

Das CreateSymbol (CS) Flag für Parameter eines TcCOM-Moduls kann über ihre XML-Beschreibung eingestellt werden. Der folgende Code-Ausschnitt zeigt, wie das CS Flag für den Parameter „CallBy“ aktiviert wird.

Code-Ausschnitt (C#):

bool activateCS = true;
// First step: Read all Parameters of TcCOM module instance
string tempControllerXml = tempController.ProduceXml();
XmlDocument tempControllerDoc = new XmlDocument();
tempControllerDoc.LoadXml(tempControllerXml);
XmlNode sourceParameters = tempControllerDoc.SelectSingleNode("TreeItem/TcModuleInstance/Module/Parameters");

// Second step: Build target XML (for later ConsumeXml())
XmlDocument targetDoc = new XmlDocument();
XmlElement treeItemElement = targetDoc.CreateElement("TreeItem");
XmlElement moduleInstanceElement = targetDoc.CreateElement("TcModuleInstance");
XmlElement moduleElement = targetDoc.CreateElement("Module");
XmlElement parametersElement = (XmlElement) targetDoc.ImportNode(sourceParameters, true);
moduleElement.AppendChild(parametersElement);
moduleInstanceElement.AppendChild(moduleElement);
treeItemElement.AppendChild(moduleInstanceElement);
targetDoc.AppendChild(treeItemElement);

// Third step: Look for specific parameter (in this case "CallBy") and read its CreateSymbol attribute
XmlNode destModule = targetDoc.SelectSingleNode("TreeItem/TcModuleInstance/Module");
XmlNode callByParameter = destParameters.SelectSingleNode("Parameters/Parameter[Name='CallBy']");
XmlAttribute createSymbol = callByParameter.Attributes["CreateSymbol"];

createSymbol.Value = "true";

// Fifth step: Write prepared XML to configuration via ConsumeXml()
string targetXml = targetDoc.OuterXml;
tempController.ConsumeXml(targetXml);

Code-Ausschnitt (Powershell):

$tempControllerXml = [Xml]$tempController.ProduceXml()
$sourceParameters = $tempControllerXml.TreeItem.TcModuleInstance.Module.Parameters

[System.XML.XmlDocument] $targetDoc = New-Object System.XML.XmlDocument
[System.XML.XmlElement] $treeItemElement = $targetDoc.CreateElement("TreeItem")
[System.XML.XmlElement] $moduleInstanceElement = $targetDoc.CreateElement("TcModuleInstance")
[System.XML.XmlElement] $moduleElement = $targetDoc.CreateElement("Module")
[System.XML.XmlElement] $parametersElement = $targetDoc.ImportNode($sourceParameters, $true)
$moduleElement.AppendChild($parametersElement)
$moduleInstanceElement.AppendChild($moduleElement)
$treeItemElement.AppendChild($moduleInstanceElement)
$targetDoc.AppendChild($treeItemElement)

$destModule = $targetDoc.TreeItem.TcModuleInstance.Module
$callByParameter = $destmodule.SelectSingleNode("Parameters/Parameter[Name='CallBy']")

$callByParameter.CreateSymbol = "true"

$targetXml = $targetDoc.OuterXml
$tempController.ConsumeXml($targetXml)

CreateSymbol Flag für Datenbereiche einstellen

Das CreateSymbol (CS) Flag für Datenbereiche eines TcCOM-Moduls kann über ihre XML-Beschreibung eingestellt werden. Der folgende Code-Ausschnitt zeigt, wie das CS Flag für den Datenbereich „Input“ aktiviert wird. Es sei darauf hingewiesen, dass dieses Verfahren dem für Parameter sehr ähnlich ist.

Code-Ausschnitt (C#):

bool activateCS = true;
// First step: Read all Data Areas of a TcCOM module instance
string tempControllerXml = tempController.ProduceXml();
XmlDocument tempControllerDoc = new XmlDocument();
tempControllerDoc.LoadXml(tempControllerXml);
XmlNode sourceDataAreas = tempControllerDoc.SelectSingleNode("TreeItem/TcModuleInstance/Module/DataAreas");

// Second step: Build target XML (for later ConsumeXml())
XmlDocument targetDoc = new XmlDocument();
XmlElement treeItem = targetDoc.CreateElement("TreeItem");
XmlElement moduleInstance = targetDoc.CreateElement("TcModuleInstance");
XmlElement module = targetDoc.CreateElement("Module");
XmlElement dataAreas = (XmlElement)
targetDoc.ImportNode(sourceDataAreas, true);
module.AppendChild(dataAreas);
moduleInstance.AppendChild(module);
treeItem.AppendChild(moduleInstance);
targetDoc.AppendChild(treeItem);

// Third step: Look for specific Data Area (in this case "Input") and read its CreateSymbol attribute
XmlElement dataArea = (XmlElement)targetDoc.SelectSingleNode("TreeItem/TcModuleInstance/Module/DataAreas/DataArea[ContextId='0' and Name='Input']");
XmlNode dataAreaNo = dataArea.SelectSingleNode("AreaNo");
XmlAttribute createSymbol = dataAreaNoNode.Attributes["CreateSymbols"];

// Fourth step: Set CreateSymbol attribute to true if it exists. If not, create attribute and set its value
if (createSymbol != null)
string oldValue = createSymbol.Value;
else
{
createSymbol = targetDoc.CreateAttribute("CreateSymbols");
dataAreaNo.Attributes.Append(createSymbol);
}
createSymbol.Value = XmlConvert.ToString(activateCS);

// Fifth step: Write prepared XML to configuration via ConsumeXml()
string targetXml = targetDoc.OuterXml;
tempController.ConsumeXml(targetXml);

Code-Ausschnitt (Powershell):

$tempControllerXml = [Xml]$tempController.ProduceXml()
$sourceDataAreas = $tempControllerXml.TreeItem.TcModuleInstance.Module.DataAreas

[System.XML.XmlDocument] $targetDoc = New-Object System.XML.XmlDocument
[System.XML.XmlElement] $treeItem = $targetDoc.CreateElement("TreeItem")
[System.XML.XmlElement] $moduleInstance = $targetDoc.CreateElement("TcModuleInstance")
[System.XML.XmlElement] $module = $targetDoc.CreateElement("Module")
[System.XML.XmlElement] $dataAreas = $targetDoc.ImportNode($sourceDataAreas, $true)
$module.AppendChild($dataAreas)
$moduleInstance.AppendChild($module)
$treeItem.AppendChild($moduleInstance)
$targetDoc.AppendChild($treeItem)

$destModule = $targetDoc.TreeItem.TcModuleInstance.Module
[System.XML.XmlElement] $dataArea = $destModule.SelectSingleNode("DataAreas/DataArea[ContextId='0' and Name='Input']")
$dataAreaNo = $dataArea.SelectSingleNode("AreaNo")
$dataAreaNo.CreateSymbols = "true"

// Fifth step: Write prepared XML to configuration via ConsumeXml()
$targetXml = $targetDoc.OuterXml
$tempController.ConsumeXml($targetXml)

Kontext (Aufgaben) einstellen

Jede TcCOM-Modulinstanz muss in einem spezifischen Kontext (Aufgabe) laufen. Dies kann über die ITcModuleInstance2::SetModuleContext() Methode erfolgen. Diese Methode erwartet zwei Parameter: ContextId und TaskObjectId. Beide sind äquivalent zu den entsprechenden Parametern in TwinCAT XAE:

Erstellung von und Umgang mit TcCOM Modulen 4:

Denken Sie daran, dass die TaskObjectId in TwinCAT XAE hexadezimal wiedergegeben wird.

Code-Ausschnitt (C#):

ITcModuleInstance2 tempControllerMi = (ITcModuleInstance2) tempController;
tempControllerMi.SetModuleContext(0, 33619984);

Sie können die TaskObjectId über die XML-Beschreibung der entsprechenden Aufgabe bestimmen, z. B.:

Code-Ausschnitt (C#):

ITcSmTreeItem someTask = systemManager.LookupTreeItem("TIRT^SomeTask");
string someTaskXml = someTask.ProduceXml();
XmlDocument someTaskDoc = new XmlDocument();
someTaskDoc.LoadXml(someTaskXml);
XmlNode taskObjectIdNode = someTaskDoc.SelectSingleNode("TreeItem/ObjectId");
string taskObjectIdStr = taskObjectId.InnerText;
uint taskObjectId = uint.Parse(taskObjectIdStr, NumberStyles.HexNumber);

Variablen verknüpfen

Die Verknüpfung von Variablen einer TcCOM-Modulinstanz zu SPS/IO oder anderen TcCOM-Modulen kann vorgenommen werden, indem die regulären Mechanismen des Automation Interface verwendet werden, z. B. ITcSysManager::LinkVariables().
