SCT4416-0025 | Durchsteck-Stromwandler, Differenzstrom Typ A, 25 A AC, Baugröße 4
Elektrische Daten | SCT4416-0025 |
|---|---|
Primärer Bem.-Differenzstrom IΔN | 25 A |
Sekundärer Bem.-Differenzstrom | 0,0417 A |
Messbereich | 0,02 … 25 A |
Übersetzungsverhältnis | 1:600 |
Arbeitsfrequenz-Bereich | 30 Hz … 3 kHz |
Bemessungsspannung | 800 V |
Bemessungsstoßspannung | 8 kV |
Bemessungsbürde: | 100 Ω |
Einsatzbedingungen | SCT4416-0025 |
|---|---|
Zulässiger Umgebungstemperaturbereich im Betrieb | -10…+70 °C |
Zulässiger Umgebungstemperaturbereich bei Lagerung | -25 … +70 °C |
Verschmutzungsgrad | III |
Schutzart | Gehäuse: IP 40; Klemmen: IP 20 |
Allgemeine Daten | SCT4416-0025 |
|---|---|
Max. Durchmesser Leiterdurchführung Primärleiter (Rundleiter) | 120 mm |
Anschlusstechnik sekundär | CAGE CLAMP ® **) |
Baugröße | 4 |
Abmessungen (B x H x T) | 210 mm x 191,5 mm x 63,4 mm |
Gewicht | ca. 950 g |
Montagezubehör zur Befestigung auf 35 mm-Hutschiene | - |
Normen und Bestimmungen | SCT4416-0025 |
|---|---|
Zulassungen/Kennzeichnungen *) | CE |
Normen/Bestimmungen | IEC 60664-1 / IEC 60664-3 |
*) Real zutreffende Zulassungen/Kennzeichnungen siehe seitliches Typenschild (Produktbeschriftung).
**) Max. Leitungslänge Primärleitung: 10 m

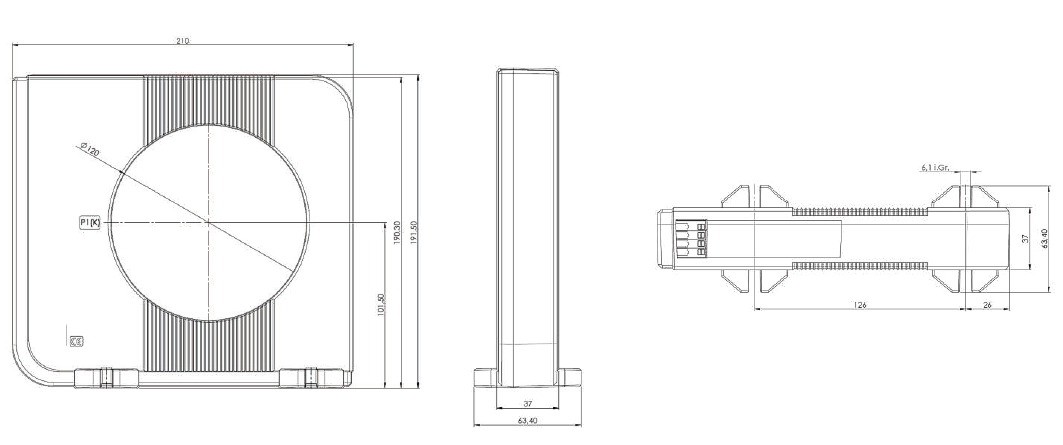

Abmessungen SCT4416-0025, Baugröße 4
Abb.20: Abmessungen SCT4416-0025, alle Angaben in mm
