SCT4716-0018 | Klappstromwandler, Differenzstrom Typ A, 18 A AC, Baugröße 2

Primärer Bem.-Differenzstrom I_ΔN

18 A

Nennübersetzung I_pn / _Isn

10 / 0,0167 A

Max. Spannung für elektrische Betriebsmittel

U_m < = 0,72kV

Übersetzungsverhältnis

1:600

Arbeitsfrequenz-Bereich

30 Hz … 1 kHz

Isolationsprüfspannung

3 kV U_eff .; 50 Hz; 1 min

Bemessungsfrequenz

50 Hz

Bemessungsbürde:

100...180 Ohm

Zulässiger Umgebungstemperaturbereich im Betrieb

-5…+45 °C

Zulässiger Umgebungstemperaturbereich bei Lagerung

-25…+70 °C

Max. Temperatur des Primärleiters

90 °C

Max. Durchmesser Leiterdurchführung Primärleiter

4x ca.27 (rm-240qmm)
oder 8x20 (rm-95qmm

Anschlusstechnik sekundär

Schraubklemmen

Maße Sammelschiene

max. 50 x 80 mm

Baugröße

2

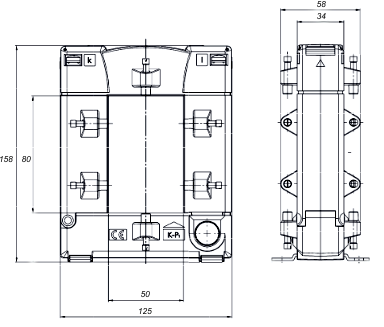

Abmessungen (B x H x T)

125 mm x 158 mm x 58 mm

Gewicht

ca. 1100 g

Zulassungen/Kennzeichnungen ^*)

CE
