Inbetriebnahme

GEFAHR

Offene Wandler-Stromkreise führen zu elektrischem Schlag und Lichtbogenüberschlag!

Nichtbeachtung wird Tod, Körperverletzung oder erheblichen Sachschaden zur Folge haben!

Öffnen Sie niemals den Sekundärstromkreis der Stromwandler unter Last.
Schließen Sie die Sekundärstromklemmen des Stromwandlers kurz, bevor Sie das Gerät entfernen.

WARNUNG

Gefährliche elektrische Spannung kann zu elektrischem Schlag und Verbrennungen führen!

Stellen Sie sicher, dass die Angaben auf dem Typenschild und in den „Technischen Daten“ mit den Betriebsparametern der Anlage übereinstimmen.
Vor Beginn der Installationsarbeiten Anlage spannungsfrei schalten!

WARNUNG

Induktion hoher Spannungen in den Sekundärkreis!

Bei einem nichtbelasteten (offenen) Sekundärkreis des Stromwandlers werden an dessen Sekundärklemmen hohe Spannungen induziert. Die dabei auftretenden Spannungswerte stellen eine Gefahr für Personen sowie die Funktionssicherheit des Stromwandlers dar.
Ein „Offenbetrieb“, das heißt ein Betrieb des Stromwandlers ohne sekundäre Beschaltung, ist unbedingt zu vermeiden.

Sorgen Sie während Montage, Wartungs- und Installationsarbeiten für eine sichere Arbeitsumgebung. Unterbrechen Sie die Stromzufuhr der Primärleiter und sichern sie diese gegen unbeabsichtigtes Wiedereinschalten.
Installieren Sie den Stromwandler auf den Primärleitern.
Führen Sie hierzu die Primärleiter (Cu-Schiene bzw. Rundleiter) durch die Fensteröffnungen des Stromwandlergehäuses.
Die Fensteröffnungen sind mit „K-P1“ und „L-P2“ sowie mit L1, L2, L3 (für die einzelnen Phasen) gekennzeichnet.
Die Befestigung der Geräte kann bei den Typen SCT3215 und SCT3315 wahlweise direkt auf den Primärleitern oder auf einer Montageplatte erfolgen.
Verwenden Sie hierzu die im Lieferumfang enthaltenen Befestigungsmittel.
Die direkte Befestigung auf den Primärleitern erfolgt durch Eindrehen der im Beipack enthaltenen Befestigungsschrauben in die am Wandlergehäuse befindlichen Schraubdome.
Die Montage auf Montageplatte erfolgt mittels der ebenfalls im Beipack enthaltenen Fußbefestigungswinkel.
Die Typen SCT31xx sind für Schnappbefestigung auf 35 mm DIN-Hutschiene vorgesehen.
Stellen Sie die sekundären Anschlüsse her.
Kennzeichnungen der Sekundärklemmen beachten.

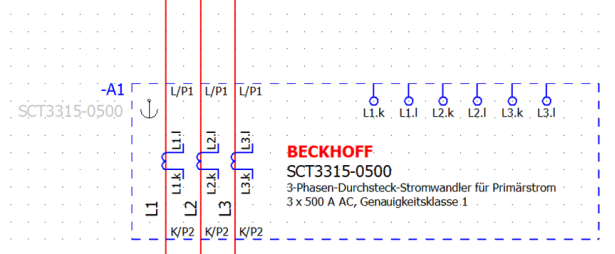

Messschaltung
