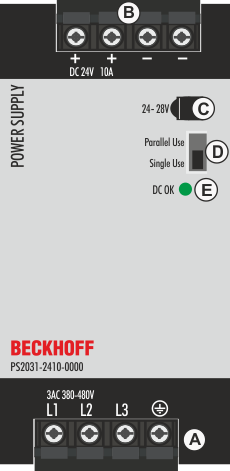

Frontseite und Bedienelemente

Eingangsklemmen (Schraubklemmen)

Bezeichnung (A)	Beschreibung
L1, L2, L3	Netzeingang L1, L2, L3
	PE-Eingang (Schutzleiter)

Ausgangsklemmen (Schraubklemmen)

Bezeichnung (B)	Beschreibung
+	zwei identische Pluspole, positiver Ausgang
-	zwei identische Minuspole, negativer Ausgang

Potentiometer für die Ausgangsspannung

Bezeichnung (C)	Beschreibung
Potentiometerabdeckung	Öffnen Sie die Klappe, um die Ausgangsspannung einzustellen. Werkseinstellung: 24,1 V

“Parallel Use” oder “Single Use” Modus

Bezeichnung (D)	Beschreibung
Jumper für “SingleUse” oder „Parallel Use“	Setzen Sie den Jumper auf "Parallel Use", wenn Geräte parallel geschaltet werden, um die Ausgangsleistung zu erhöhen. Um eine Aufteilung des Laststroms auf die einzelnen Stromversorgungen zu erreichen, regelt der Modus "Parallel Use" die Ausgangsspannung so, dass die Spannung bei Nulllast ca. 4% höher ist als bei Nennlast. Ein fehlender Jumper entspricht dem "Single Use"-Modus, der auch die Werkseinstellung ist.

Bezeichnung (D)

Beschreibung

Jumper für “SingleUse”
oder „Parallel Use“

Setzen Sie den Jumper auf "Parallel Use", wenn Geräte parallel geschaltet werden, um die Ausgangsleistung zu erhöhen.
Um eine Aufteilung des Laststroms auf die einzelnen Stromversorgungen zu erreichen, regelt der Modus "Parallel Use" die Ausgangsspannung so, dass die Spannung bei Nulllast ca. 4% höher ist als bei Nennlast. Ein fehlender Jumper entspricht dem "Single Use"-Modus, der auch die Werkseinstellung ist.

DC-OK-LED

Bezeichnung (E)	Beschreibung
Push In-Klemmen 13 / 14	Überwacht die Ausgangsspannung der in Betrieb befindlichen Stromversorgung. Siehe Kapitel DC-OK-Relaiskontakt für weitere Informationen.
