Frontseite und Bedienelemente

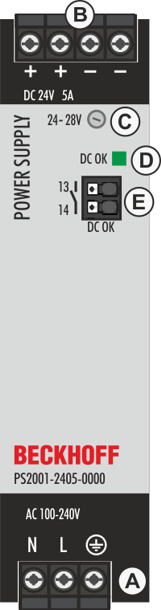

Abb.14: Vorderseite PS2001-2405-0000Eingangsklemmen (Schraubklemmen)
Bezeichnung (A) | Beschreibung |
|---|---|
N | Netzeingang N |
L | Netzeingang L |
| PE-Eingang (Schutzleiter) |
Ausgangsklemmen (Schraubklemmen)
Bezeichnung (B) | Beschreibung |
|---|---|
+ | zwei identische Pluspole, positiver Ausgang |
- | zweii identische Minuspole, negativer Ausgang |
Potentiometer für die Ausgangsspannung
Bezeichnung (C) | Beschreibung |
|---|---|
Potentiometer | Werkseinstellung: 24,1 V, regelbar +24V..+28V |
DC-OK LED
Bezeichnung (D) | Beschreibung |
|---|---|
LED grün | Leuchtet, wenn die Ausgangsspannung im erwarteten Bereich und der DC-OK-Kontakt geschlossen ist. |
DC-OK-Relaiskontakt
Bezeichnung (E) | Beschreibung |
|---|---|
Push In-Klemmen | Überwacht die Ausgangsspannung der in Betrieb befindlichen Stromversorgung. |
