Einschaltstrom
Eine aktive Einschaltstrombegrenzung (NTCs, die durch einen Relaiskontakt überbrückt werden) begrenzt den Einschaltstromstoß nach dem Einschalten der Eingangsspannung.
Der Ladestrom der Entstörkondensatoren in den ersten Mikrosekunden nach dem Einschalten bleibt unberücksichtigt.
|
| AC 100V | AC 120V | AC 230V |
|
|---|---|---|---|---|---|
Einschaltstrom | Max. | 8ASpitze | 7ASpitze | 7ASpitze | Bei +40°C, Kaltstart |
Typ. | 5ASpitze | 4ASpitze | 4ASpitze | Bei +25°C, Kaltstart | |
Typ. | 5ASpitze | 5ASpitze | 6ASpitze | Bei +40°C, Kaltstart | |
Einschaltenergie | Max. | 0,4A²s | 0,5A²s | 1A²s | Bei +40°C, Kaltstart |

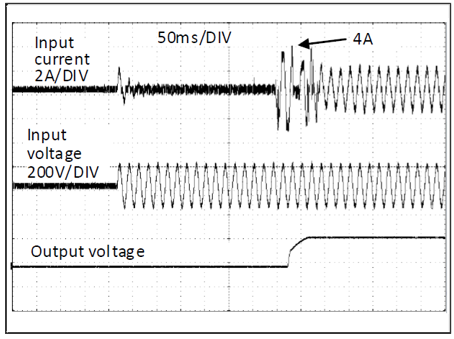

Abb.4: Typisches Einschaltverhalten bei Nennlast, 120Vac Eingangsspannung und 25°C Umgebungstemperatur

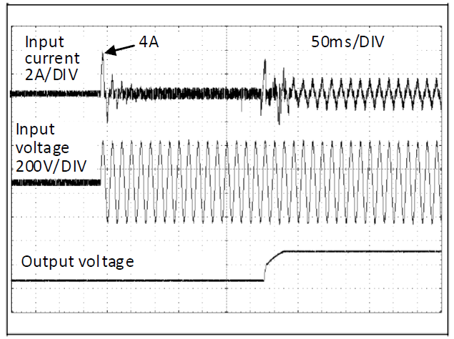

Abb.5: Typisches Einschaltverhalten bei Nennlast, 230Vac Eingangsspannung und 25°C Umgebungstemperatur
