DC-Eingang
DC-Eingang | |||
|---|---|---|---|
DC-Eingang | Nom. | DC 110-150V | ±20% |
DC-Eingangsbereich | Min. | 88-180Vdc | Dauerbetrieb |
DC-Eingangsstrom | Typ. | 1,21A | Bei 110Vdc, bei 24V, 5A |
DC-Eingangsstrom | Typ. | 0,43A | Bei 300Vdc, bei 24V, 5A |
Zulässige Spannung L oder N zu Erde | Max. | 360Vdc | Dauerhaft, nach IEC 60644-1 |
Einschaltspannung | Typ. | 74Vdc | Statisch |
Abschaltspannung | Typ. | 67Vdc | Statisch |
Anleitung für DC-Betrieb

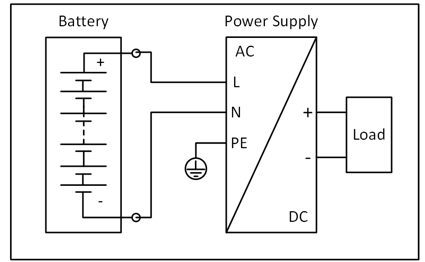

Abb.3: Verdrahtung für DC-Eingang- Verwenden Sie eine Batterie oder eine vergleichbare DC-Quelle. Ein Betrieb am Zwischenkreis von Frequenzumrichtern wird nicht empfohlen und kann zu Defekten oder Fehlfunktionen führen.
- Verbinden Sie den Pluspol mit L und den Minuspol mit N.
- Verbinden Sie die PE-Klemme mit dem Schutzleiter oder der Maschinenmasse.
