Ausgang

Der Ausgang liefert eine SELV/PELV-Nennspannung, die von der Eingangsspannung galvanisch getrennt ist.

Der Ausgang ist so ausgelegt, dass er jede Art von Lasten, auch kapazitive und induktive Lasten, versorgen kann. Wenn extrem große Kondensatoren, wie z. B. EDLCs (elektrische Doppelschichtkondensatoren oder „UltraCaps“) mit einer Kapazität > 0,6 F an den Ausgang angeschlossen werden, könnte das Gerät den Kondensator in einem intermittierenden Modus laden.

Der Ausgang ist elektronisch gegen Überlast, Leerlauf und Kurzschluss geschützt. Im Falle eines Schutzereignisses kann ein hörbares Rauschen auftreten.

Ausgang
Ausgangsspannung	Nom.	DC 24 V
Einstellbereich	Min.	24 - 28 V	Garantierter Wert
Einstellbereich	Max.	30 V ²⁾	In Endstellung des Potentiometers im Uhrzeigersinn.
Werkseinstellungen	Typ.	24,1 V	±0,2 %, bei Volllast und kaltem Gerät
Netzausregelung	Max.	10 mV	180 - 300 Vac

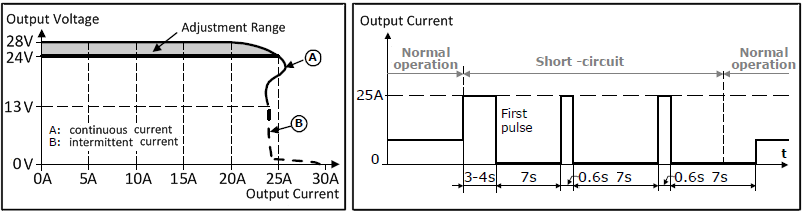

Lastausregelung	Max.	150 mV	0 A → 20 A, statischer Wert, s. Abb. Ausgangsspannung zu Ausgangsstrom, typ
Restwelligkeit und Brummspannung	Max.	100 mVpp	20 Hz bis 20 MHz, 50 Ohm
Ausgangsstrom ³⁾	Nom.	20 A	Bei 24 V und einer Umgebungstemperatur unter 55°C
	Nom.	15,0 A	Bei 28 V und einer Umgebungstemperatur unter 55°C,
	Nom.	17,1 A	Bei 24 V und einer Umgebungstemperatur von 70°C
	Nom.	12,8 A	Bei 28 V und einer Umgebungstemperatur von 70°C
Überlastverhalten	Dauerstrom		Ausgangsspannungen > 13 Vdc (abhängig von der Eingangsspannung), siehe Abb. Ausgangsspannung zu Ausgangsstrom, typ.
Überlastverhalten	Hiccup Modus¹⁾		Ausgangsspannung < 13 Vdc (abhängig von der Eingangsspannung), siehe Abb. Ausgangsspannung zu Ausgangsstrom
Überlast / Kurzschlussstrom	Max.	24 A	Dauerstrom, s. Abb. Ausgangsspannung zu Ausgangsstrom, typ.
	Typ.	25 A	Spitzenwert des Stroms im intermittierenden Betrieb für typ. 1 s Lastimpedanz 50 mOhm, siehe Abb. Ausgangsspannung zu Ausgangsstrom, typ. Der Entladestrom der Ausgangskondensatoren ist nicht enthalten.
	Max.	8,1 A	Effektivwert des Stroms im intermittierenden Betrieb, Lastimpedanz 50 mOhm, siehe Abb. Ausgangsspannung zu Ausgangsstrom, typ.
Ausgangskapazität	Typ.	4.300 µF	In der Stromversorgung enthalten
Rückspeisende Lasten	Max.	35 V	Diese Stromversorgung ist beständig und weist keine Fehlfunktion auf, wenn eine Last Spannung zur Stromversorgung rückspeist. Es ist unerheblich, ob die Stromversorgung ein- oder ausgeschaltet ist. Die absorbierende Energie kann entsprechend dem großen eingebauten Ausgangskondensator berechnet werden.
¹⁾ Hiccup-Modus Bei starker Überlast (wenn die Ausgangsspannung unter 13 V fällt, liefert die Stromversorgung für 3 s - 4 s Ausgangsstrom. Danach wird der Ausgang für ungefähr 7 s abgeschaltet, bevor automatisch ein neuer Einschaltversuch für die Dauer von 0,6 s durchgeführt wird. Dieser Zyklus wird wiederholt, solange die Überlast besteht. Nach Behebung der Überlast arbeitet das Gerät normal. ²⁾ Dies ist die maximale Ausgangsspannung, die in der Endstellung des Potentiometers im Uhrzeigersinn aufgrund von Toleranzen auftreten kann. Es ist kein garantierter Wert, der erreicht werden kann. ³⁾ Lineares Derating zwischen +55°C und 70°C Umgebungstemperatur
