HMI-Anzeige

Anzeiger der aktiven M/H-Funktionen

Die aktiven M/H-Funktionen lassen sich z.B. via ADS abgreifen und an der Oberfläche anzeigen.

Neben einer kanalspezifischen Ansicht existiert hier noch eine achsspezifische Ansicht.

Aktive M/H-Funktionen, kanalspezifisch
Beschreibung	Zeigt die aktuell aktiven, d.h. auf der SPS-Schnittstelle auf Quittierung wartenden, M/H-Funktionen an.
Typ	Struktur: UNS32 Anzahl UNS32 active-M/H[12]
Wertebereich	[ 0; MAX_UNS32 ]
HMI Elemente	mc_active_m_functions_r, mc_active_h_functions_r
Zugriff	Read
IndexOffset_ADS	0x3d, 0x91 (IndexGroup_ADS = 0x000201<ii> mit <ii> = Kanal, [ 1 ; max])

Aktive M/H-Funktionen, achspezifisch
Beschreibung	Zeigt die achsspezifischen aktiven, d.h. auf der SPS-Schnittstelle auf Quittierung wartenden, M/H-Funktionen an.
Typ	Struktur: UNS32 Anzahl UNS32 active-M/H[12]
Wertebereich	[ 0; MAX_UNS32 ]
HMI Elemente	ac_<I>_active_m_functions_r, ac_<I>_active_h_functions_r
Zugriff	Read
IndexOffset_ADS	0x13, 0x17 (IndexGroup_ADS = 0x000202<ii> mit <ii> = Achsindex, [1;max])

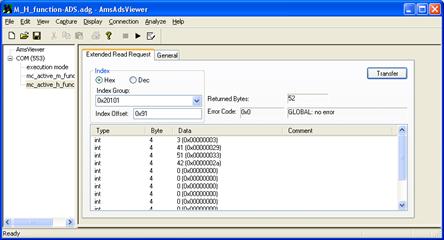

Nach Programmierung eines Handsatzes H41, H42, H51 sind diese drei H-Funktionen auf der SPS-Schnittstelle aktiv und werden aktuell nicht quittiert.

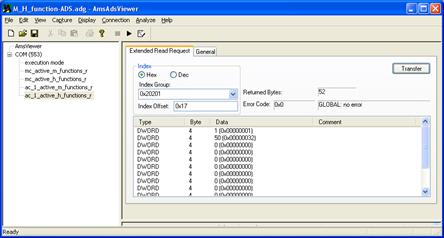

Nach Programmierung eines Handsatzes X[H50] ist die achsspezifische H-Funktion auf der SPS-Schnittstelle aktiv, da dies noch nicht quittiert wird.
