Graphische Darstellung der Station

Die KS2000 bietet eine graphische Darstellung der Station. Diese zeigt sämtliche relevanten Informationen einer angeschlossenen Klemmenstation.

1. Anzeige des Kopplers oder Controllers und der daran angeschossenen Klemmen
2. Gibt Auskunft über:
• die Firmware
• die IP-Adr
• die Prozessdaten
3. Der Mauszeiger verändert sich, sobald Sie ihn über den Ausgang eines Modules bewegen. Durch einen doppel-klick können Sie einen Wert für diesen Kanal forcen.

Beispiel

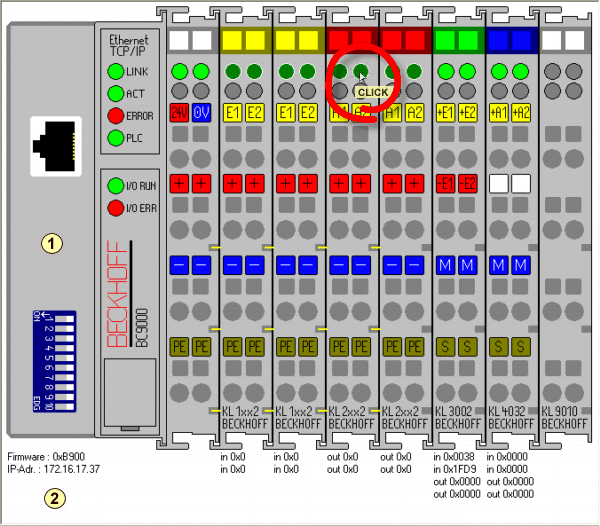

Abb.22: Anzeige des Kopplers oder Controllers und der daran angeschossenen Klemmen
