Anschlussbilder der 20-poligen Steckverbinder

KL8519

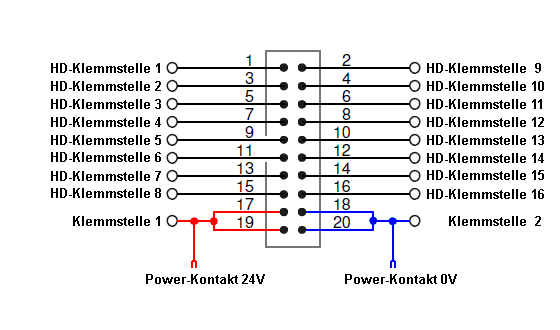

Anschlussbild des 20-poligen Steckverbinders auf der Rückseite des KL8519.

Anschlussbilder der 20-poligen Steckverbinder 1:
KL8519 - Anschluss des 20-poligen Steckverbinders

KL8524

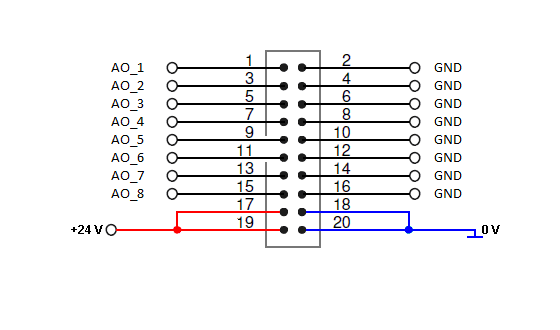

Anschlussbild des 20-poligen Steckverbinders auf der Rückseite des KL8524.

Anschlussbilder der 20-poligen Steckverbinder 2:
KL8524 - Anschluss des 20-poligen Steckverbinders

KL8528

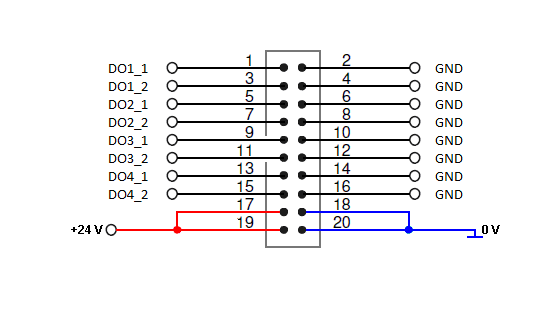

Anschlussbild des 20-poligen Steckverbinders auf der Rückseite des KL8528.

Anschlussbilder der 20-poligen Steckverbinder 3:
KL8528 - Anschluss des 20-poligen Steckverbinders

KL8548

Anschlussbild des 20-poligen Steckverbinders auf der Rückseite des KL8548.

Anschlussbilder der 20-poligen Steckverbinder 4:
KL8548 - Anschluss des 20-poligen Steckverbinders

KL9309

Anschlussbild des 20-poligen Steckverbinders auf der Vorderseite der KL9309.

Anschlussbilder der 20-poligen Steckverbinder 5:
KL9309 - Anschluss des 20-poligen Steckverbinders
