Spannungsversorgung

WARNUNG

Verletzungsgefahr durch Stromschlag und Beschädigung des Gerätes möglich!

Setzen Sie das Busklemmen-System in einen sicheren, spannungslosen Zustand, bevor Sie mit der Montage, Demontage oder Verdrahtung der Busklemmen beginnen!

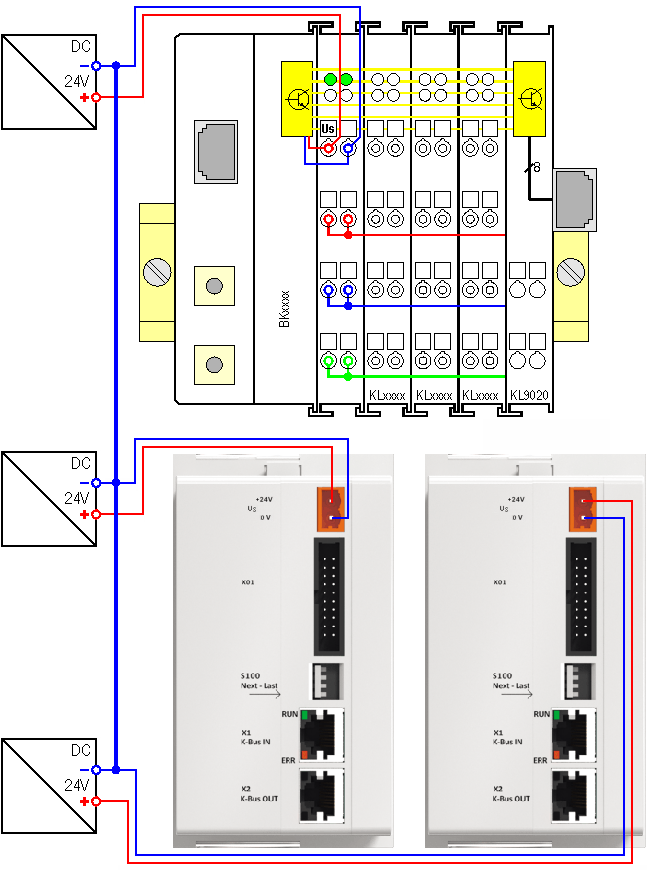

Spannungsversorgung 1:
Drei Spannungsversorgungen für Us mit niederohmig verbundenen Massen

Hinweis

Verbinden Sie die Massen der Spannungsversorgungen für Us des Buskopplers und aller Handbedienmodule niederohmig miteinander

Für den störsicheren Betrieb der K-Bus-Verlängerung muss die Masse der K-Bus-Spannungsversorgung für den Buskoppler niederohmig mit der Masse der K-Bus-Spannungsversorgungen all seiner Handbedienmodule verbunden werden (siehe obenstehende Abbildung)!



Spannungsversorgung 2:

Berechnung des K-Bus-Summenstroms für den Buskoppler

Weil die Versorgungsspannung für den K-Bus (Us) in jedes Handbedienmodul einzeln eingespeist wird, müssen die K-Bus-Stromaufnahmen der Handbedienmodule bei der Berechnung des K-Bus-Summenstroms des Buskopplers nicht berücksichtigt werden.
