Diagnose-LEDs

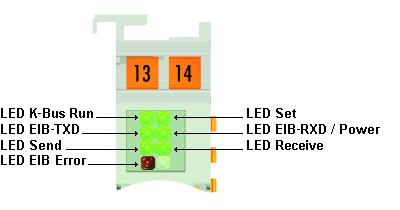

Die LEDs zeigen den Betriebszustand der KL6301 an.
LED-Anzeigen
LED | Farbe | Kanal | Zustand und Bedeutung | ||
|---|---|---|---|---|---|
Ein | aus | blinkt | |||
K-Bus Run | grün | 1 | Leuchtet schwach bis stark: K-Bus-Kommunikation OK | keine K-Bus-Kommunikation | K-Bus-Kommunikation |
Set | grün | keine Bedeutung | - | - | |
EIB-TXD | grün | Geht kurzeitig aus wenn ein EIB-Telegramm gesendet wird | - | - | |
EIB-RXD / POWER | grün | Geht kurzeitig aus wenn ein EIB-Telegramm empfangen wird | keine EIB-Netzteil angeschlossen | - | |
SEND | grün | Toggelt bei jeden gesendetem EIB-Telegramm | - | - | |
RECEIVE | grün | Toggelt bei jeden empfangenden EIB-Telegramm | - | - | |
EIB ERROR | rot | Leuchtet wenn ein Fehler vorliegt. Erlischt, wenn der Fehler ausgelesen wurde. | - | - | |
