Einführung

Zweikanalige Analogklemmen mit Spannungseingängen (0,05% Genauigkeit)

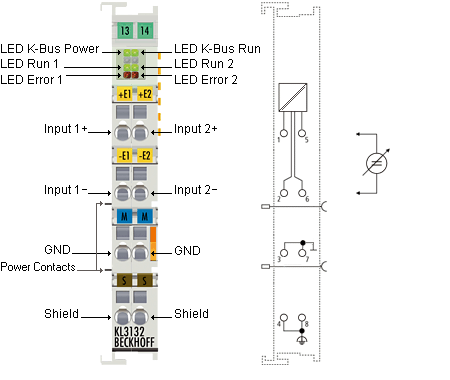

Die analogen Eingangsklemmen KL3132, KL3162, KL3172 und KL3182 verarbeiten Signale im Bereich von -10 V bis +10 V. Die Spannung wird mit einer Auflösung von 16 Bit digitalisiert und galvanisch getrennt zum übergeordneten Automatisierungsgerät transportiert. Die Eingangskanäle einer Busklemme sind Differenzeingänge und besitzen ein gemeinsames, internes Massepotenzial. Aufgrund ihres geringen Messfehlers von ±0,05% vom Messbereichsendwert sind diese Klemmen optimiert für hochgenaue Regelprozesse, wie z. B. Dosieren, Füllen oder Qualitätssicherung. Die Busklemmen vereinen jeweils 2 Kanäle in einem Gehäuse. Status- und Error-LEDs zeigen den Zustand der Klemme an.

Übersicht

KL3132-0000: -10 ... +10 V
KL3162-0000: 0 ... +10 V

KL3172-0000: 0,0 ... +2,0 V
KL3172-0500: 0,0 ... +0,5 V
KL3172-1000: 0,0 ... +1,0 V

KL3182-0000: -2,0 ... +2,0 V
