KL2641-0000 - Anschlussbelegung und LEDs

WARNUNG
Verletzungsgefahr durch Stromschlag und Beschädigung des Gerätes möglich!

Setzen Sie das Busklemmen-System in einen sicheren, spannungslosen Zustand, bevor Sie mit der Montage, Demontage oder Verdrahtung der Busklemmen beginnen!

Hinweis
Beschädigung der Geräte möglich!

Beachten Sie bei der Projektierung des Busklemmen-Systems mit unterschiedlichen Potenzialen auf den Powerkontakten (z. B. 24 VDC und 230 VAC), dass die Verwendung von Potenzialtrennklemmen (z. B.: KL9080) zwingend erforderlich ist!

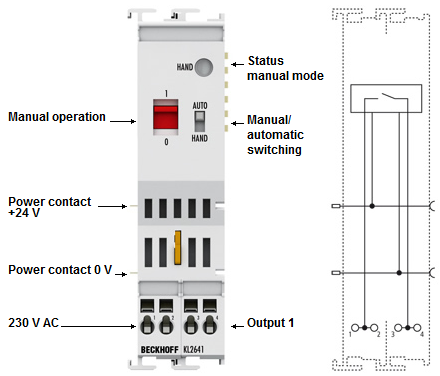

KL2641-0000 - Anschlussbelegung und LEDs 1:
KL2641-0000 - Anschlussbelegung und LEDs

KL2641-0000 - Anschlussbelegung

Klemmstelle

Beschreibung

Bezeichnung

Nr.

Output 1 (DO)

1

Ausgang 1, Last (intern verbunden mit Klemmstelle 2)

Output 1 (DO)

2

Ausgang 1, Last (intern verbunden mit Klemmstelle 1)

230 VAC (L)

3

Netzspannung 230 VAC (intern verbunden mit Klemmstelle 4)

230 VAC (L)

4

Netzspannung 230 VAC (intern verbunden mit Klemmstelle 3)

KL2641-0000 - LED-Anzeigen

LED

Farbe

Zustand

Bedeutung

Signal-LED HAND

grün

aus

Betrieb über die Steuerung

an

Handbetrieb
