KL/KS2631 - Anschlussbelegung und LEDs
WARNUNGSetzen Sie das Busklemmen-System in einen sicheren, spannungslosen Zustand, bevor Sie mit der Montage, Demontage oder Verdrahtung der Busklemmen beginnen!
Beachten Sie bei der Projektierung des Busklemmen-Systems mit unterschiedlichen Potenzialen auf den Powerkontakten (z. B. 24 VDC und 230 VAC), dass die Verwendung von Potenzialtrennklemmen (z. B.: KL9080) zwingend erforderlich ist!

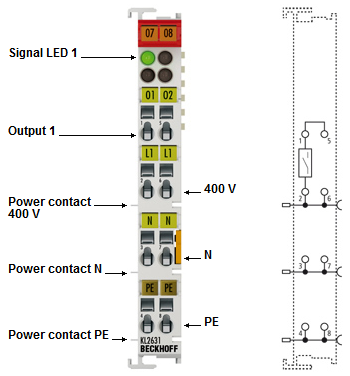

KL/KS2631-0000 - Anschlussbelegung
Klemmstelle | Beschreibung | |
|---|---|---|
Bezeichnung | Nr. | |
Output 1 | 1 | Ausgang 1 (intern verbunden mit Klemmstelle 5) |
400 V | 2 | 400 V (intern verbunden mit Klemmstelle 6 und Power-Kontakt 400 V) |
N | 3 | N (intern verbunden mit Klemmstelle 7 und Power-Kontakt N) |
PE | 4 | PE (intern verbunden mit Klemmstelle 8 und Power-Kontakt PE) |
Output 1 | 5 | Ausgang 1 (intern verbunden mit Klemmstelle 1) |
400 V | 6 | 400 V (intern verbunden mit Klemmstelle 2 und Power-Kontakt 400 V) |
N | 7 | N (intern verbunden mit Klemmstelle 3 und Power-Kontakt N) |
PE | 8 | PE (intern verbunden mit Klemmstelle 4 und Power-Kontakt PE) |
KL/KS2631-0000 - LED-Anzeigen
LED | Farbe | Zustand | Bedeutung |
|---|---|---|---|
Signal LED 1 | grün | aus | Signalspannung "0" |
an | Signalspannung "1" |
