KL/KS2612 - Anschlussbelegung und LEDs

WARNUNG
Verletzungsgefahr durch Stromschlag und Beschädigung des Gerätes möglich!

Setzen Sie das Busklemmen-System in einen sicheren, spannungslosen Zustand, bevor Sie mit der Montage, Demontage oder Verdrahtung der Busklemmen beginnen!

KL/KS2612 - Anschlussbelegung und LEDs 1:
KL2612-0000 - Anschlussbelegung und LEDs

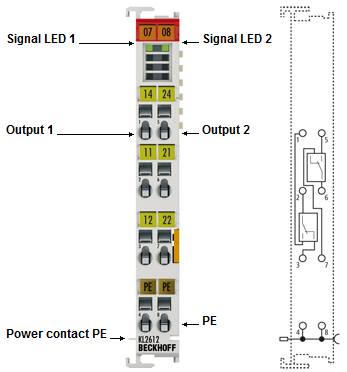

KL/KS2612-0000 - Anschlussbelegung

Klemmstelle

Beschreibung

Bezeichnung

Nr.

Output 1

1

Relais 1: Schließer-Kontakt



2

Relais 1: Mittel-Kontakt



3

Relais 1: Öffner-Kontakt

PE

4

PE (intern verbunden mit Klemmstelle 8 und Power-Kontakt PE)

Output 2

5

Relais 2: Schließer-Kontakt



6

Relais 2: Mittel-Kontakt



7

Relais 2: Öffner-Kontakt

PE

8

PE (intern verbunden mit Klemmstelle 4 und Power-Kontakt PE)

KL/KS2612-0000 - LED-Anzeigen

LED

Farbe

Zustand

Bedeutung

Signal LED 1-2

grün

aus

Wechsler zwischen den Klemmstellen 2-3 (Kanal 1) bzw. 6-7 (Kanal 2) geschlossen

an

Wechsler zwischen den Klemmstellen 2-1 (Kanal 1) bzw. 6-5 (Kanal 2) geschlossen
