KL/KS2634 - Anschlussbelegung und LEDs

WARNUNG
Verletzungsgefahr durch Stromschlag und Beschädigung des Gerätes möglich!

Setzen Sie das Busklemmen-System in einen sicheren, spannungslosen Zustand, bevor Sie mit der Montage, Demontage oder Verdrahtung der Busklemmen beginnen!

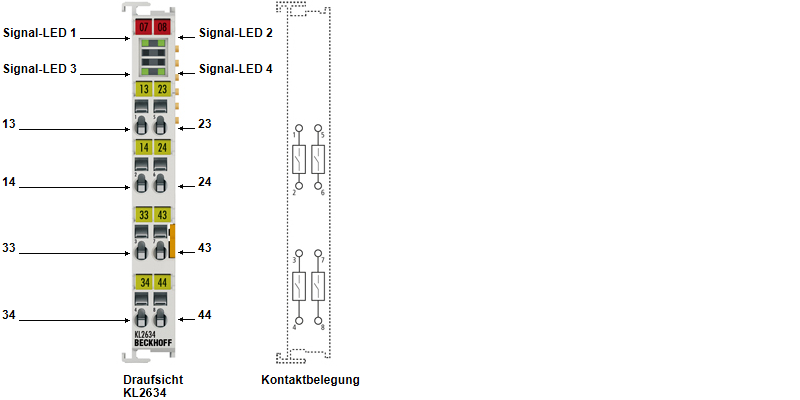

KL/KS2634 - Anschlussbelegung und LEDs 1:
KL2634-0000 - Anschlussbelegung und LEDs

KL/KS2634-0000 - Anschlussbelegung

Klemmstelle

Beschreibung

Bezeichnung

Nr.

13

1

Relais 1, Schließer-Kontakt

14

2

33

3

Relais 3, Schließer-Kontakt

34

4

23

5

Relais 2, Schließer-Kontakt

24

6

43

7

Relais 4, Schließer-Kontakt

44

8

KL/KS2634-0000 - LED-Anzeigen

LED

Farbe

Zustand

Bedeutung

Signal 1…Signal 4

grün

aus

Klemmstellen 1-2 (Kanal 1), 5-6 (Kanal 2), 3-4 (Kanal 3) oder 7-8 (Kanal 4) nicht verbunden

an

Klemmstellen 1-2 (Kanal 1), 5-6 (Kanal 2), 3-4 (Kanal 3) oder 7-8 (Kanal 4) verbunden
