KL26x2, KL2634 - Lebensdauer

VORSICHT
Beachten Sie die Maximalwerte!

Nicht die technischen Daten bei Nennbetrieb sind bei der Auswahl der richtigen Klemme entscheidend, sondern die zu erwartenden Maximalwerte!

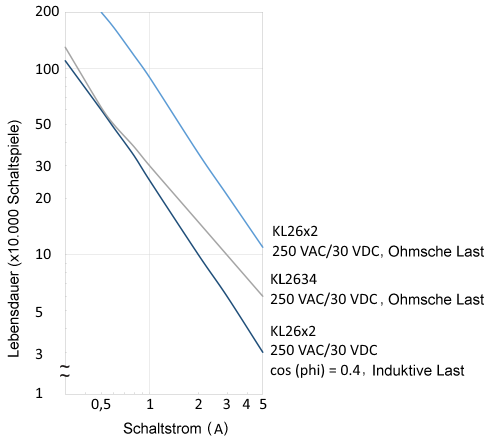

KL26x2, KL2634 - Lebensdauer 1:
KL26x2, KL2634 - Kennlinien (gilt nicht für KL26x2-0010)

Für die 0010-Varianten gilt

Die Relais innerhalb dieser Klemmen werden nahe des Spannungsnulldurchgangs einer AC-Einspeisung geschaltet. Hierdurch ist die Lebensdauer der Ausgänge nicht mehr direkt von der absoluten Lebensdauer der Relais abhängig. Das Ergebnis eines beispielhaften Langzeittests mit den folgenden Randbedingungen macht dies deutlich:

  • Jeder Kanal einer EL2622-0010 (bzw. KL2622-0010) schaltet zyklisch einmal pro Sekunde einen jeweils zuvor vollständig entladenen Kondensator mit 40 µF (ohne zusätzlichem Serienwiderstand) an 230 VAC, woraus sich ein Dauerstrom von ca. 4 A ergab.
  • Nach Abbruch des Testes mit über 200.000 Schaltspielen pro Kanal liegt die Lebenserwartung der Klemmenausgänge oberhalb der der Relais.
  • Bei gleichen Testbedingungen jedoch ohne den Anschluss des Nullleiters, was die Spannungsnulldurchgangserkennung außer Kraft setzt, war das Relais nach weniger als 10 Schaltzyklen nicht mehr funktionstüchtig.
