KL/KS2652 - Anschlussbelegung und LEDs

WARNUNG

Verletzungsgefahr durch Stromschlag und Beschädigung des Gerätes möglich!

Setzen Sie das Busklemmen-System in einen sicheren, spannungslosen Zustand, bevor Sie mit der Montage, Demontage oder Verdrahtung der Busklemmen beginnen!

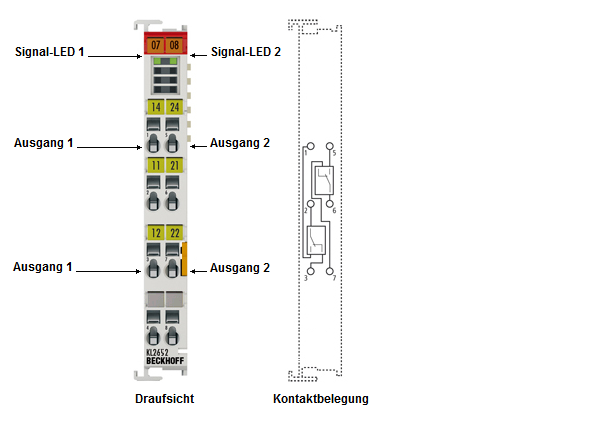

KL/KS2652 - Anschlussbelegung und LEDs 1:Abb.9: KL2652 - Anschlussbelegung und LEDs

KL/KS2652 - Anschlussbelegung

Klemmstelle

Beschreibung

Bezeichnung

Nr.

Ausgang 1

1

Relais 1: Schließer-Kontakt 14

2

Relais 1: Mittel-Kontakt 11 (250 VAC / 300 VDC)

3

Relais 1: Öffner-Kontakt 12



4

nicht belegt

Ausgang 2

5

Relais 2: Schließer-Kontakt 24

6

Relais 2: Mittel-Kontakt 21 (250 VAC / 300 VDC)

7

Relais 2: Öffner-Kontakt 22



8

nicht belegt

KL/KS2652 - LED-Anzeigen

LED

Farbe

Zustand

Bedeutung

Signal-LED 1
und
Signal-LED 2

grün

aus

Wechsler zwischen den Klemmstellen 2 und 3 (Relais 1) bzw. 6 und 7 (Relais 2) geschlossen

an

Wechsler zwischen den Klemmstellen 2 und 1 (Relais 1) bzw. 6 und 5 (Relais 2) geschlossen
