Einführung

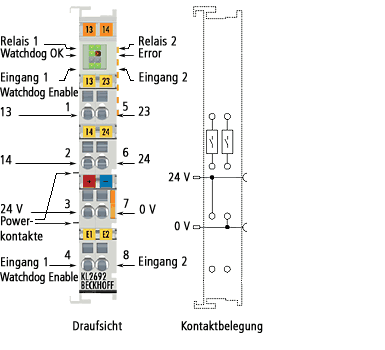

Die Busklemme KL2692 überwacht ein von der Steuerung in jedem Zyklus getoggeltes Bit und schaltet bei Ausfall des Toggle-Signals zwei potentialfreie Relais ab, um Schäden an der Maschine zu verhindern. Ursachen für das Ausbleiben des Toggle-Signals können der Stillstand des SPS-Zyklus, ein Defekt im Buskabel oder -stecker oder ein Fehler in einem Busteilnehmer sein. Die Zyklusüberwachungszeit ist parametrierbar. Die Busklemme verfügt über einen Enable-Eingang, der das Einschalten der Relais bei korrektem Toggle-Signal freigibt.
| |
Kein Personenschutz! Die KL2692 darf nur für die Zyklusüberwachung zur Verhinderung von Maschinenschäden eingesetzt werden! Jegliche Verwendung der KL2692 für die Zyklusüberwachung zum Personenschutz ist verboten! Die KL2692 darf nicht für Schutzfunktionen wie z. B. Not-Aus, Zugangsschutz, Schutzraumüberwachung, Roboter-Bereichsüberwachung, Pressen-Sicherheitsventil usw. verwendet werden! |
