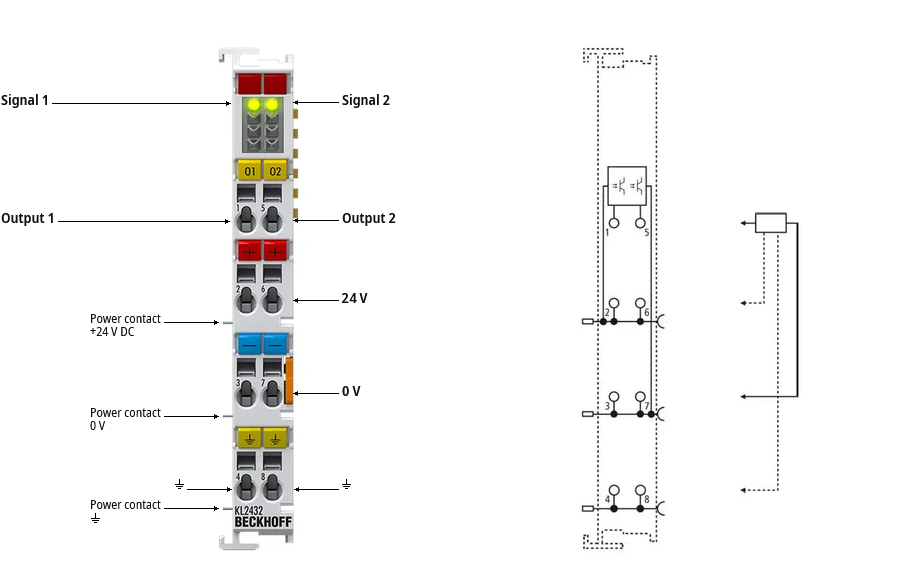

KL2432 - Anschlussbelegung und LEDs
KL2432 - Anschlussbelegung
Klemmstelle | Beschreibung | |
|---|---|---|
Bezeichnung | Nr. | |
Output 1 | 1 | Ausgang 1 |
+24 V | 2 | +24 V (intern verbunden mit Klemmstelle 6 und positiven Powerkontakt) |
0 V | 3 | Masse für Ausgang 1 (intern verbunden mit Klemmstelle 7 und negativen Powerkontakt) |
⏚ | 4 | ⏚ (intern verbunden mit Klemmstelle 8 und Powerkontakt ⏚) |
Output 2 | 5 | Ausgang 2 |
+24 V | 6 | +24 V (intern verbunden mit Klemmstelle 2 und positiven Powerkontakt) |
0 V | 7 | Masse für Ausgang 2 (intern verbunden mit Klemmstelle 3 und negativen Powerkontakt) |
⏚ | 8 | ⏚ (intern verbunden mit Klemmstelle 4 und Powerkontakt ⏚) |
KL2432 - LEDs
LED | Farbe | Bedeutung | |
|---|---|---|---|
Signal LED 1...2 | grün | aus | Kanal 1: Signalspannung "0" |
an | Kanal 1: Signalspannung "1" | ||
