KL1859 - LEDs und Anschlussbelegung

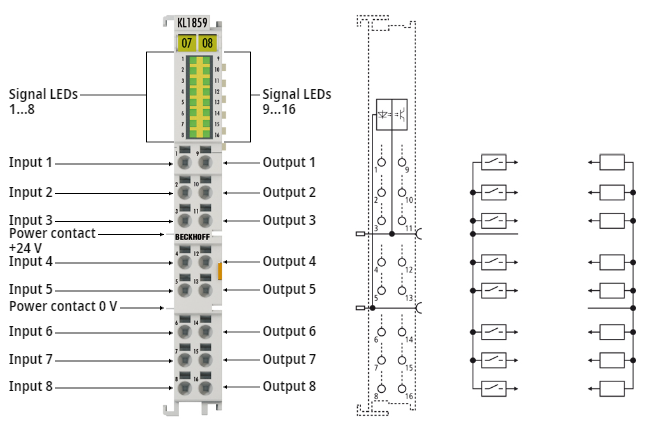

KL1859 - LEDs und Anschlussbelegung 1:Abb.52: KL1859 - LEDs und Anschlussbelegung

KL1859 - LEDs

LED

Farbe

Bedeutung

INPUT 1- 8

grün

aus

Signalspannung "0" (-3 V ... 5 V)

an

Signalspannung "1" (11 V ... 30 V)

OUTPUT 1- 8

grün

aus

keine Ausgangsspannung

an

Ausgangsspannung +24 VDC

KL1859 - Anschlussbelegung

Klemmstelle

Beschreibung

Name

Nr.

Input 1

1

Eingang 1

Input 2

2

Eingang 2

Input 3

3

Eingang 3

Input 4

4

Eingang 4

Input 5

5

Eingang 5

Input 6

6

Eingang 6

Input 7

7

Eingang 7

Input 8

8

Eingang 8

Output 1

9

Ausgang 1

Output 2

10

Ausgang 2

Output 3

11

Ausgang 3

Output 4

12

Ausgang 4

Output 5

13

Ausgang 5

Output 6

14

Ausgang 6

Output 7

15

Ausgang 7

Output 8

16

Ausgang 8
