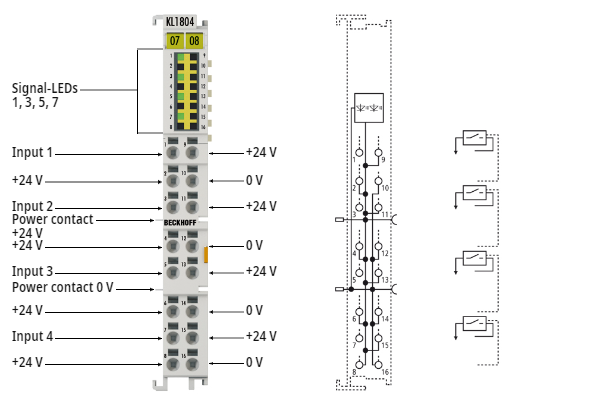

KL1804, KL1814 - LEDs und Anschlussbelegung

Signal LEDs 1, 3, 5, 7

grün

aus

Signalspannung "0" (-3 V ... 5 V)

an

Signalspannung "1" (11 V ... 30 V)

Input 1

1

Eingang 1

+24 V

2

+ 24 V (intern verbunden mit Klemmstelle 4, 6, 8, 9, 11, 13, 15 und positiven Powerkontakt)

Input 2

3

Eingang 2

+24 V

4

+ 24 V (intern verbunden mit Klemmstelle 2, 6, 8, 9, 11, 13, 15 und positiven Powerkontakt)

Input 3

5

Eingang 3

+24 V

6

+ 24 V (intern verbunden mit Klemmstelle 2, 4, 8, 9, 11, 13, 15 und positiven Powerkontakt)

Input 4

7

Eingang 4

+24 V

8

+ 24 V (intern verbunden mit Klemmstelle 2, 4, 6, 9, 11, 13, 15 und positiven Powerkontakt)

+24 V

9

+ 24 V (intern verbunden mit Klemmstelle 2, 4, 6, 8, 11, 13, 15 und positiven Powerkontakt)

0 V

10

0 V (intern verbunden mit Klemmstelle 12, 14, 16 und negativen Powerkontakt)

+24 V

11

+ 24 V (intern verbunden mit Klemmstelle 2, 4, 6, 8, 9, 13, 15 und positiven Powerkontakt)

0 V

12

0 V (intern verbunden mit Klemmstelle 10, 14, 16 und negativen Powerkontakt)

+24 V

13

+ 24 V (intern verbunden mit Klemmstelle 2, 4, 6, 8, 9, 11,15 und positiven Powerkontakt)

0 V

14

0 V (intern verbunden mit Klemmstelle 10, 12, 16 und negativen Powerkontakt)

+24 V

15

+ 24 V (intern verbunden mit Klemmstelle 2, 4, 6, 8, 9, 11, 13 und positiven Powerkontakt)

0 V

16

0 V (intern verbunden mit Klemmstelle 10, 12, 14 und negativen Powerkontakt)
