Beispiele

Konfiguration

Konfiguration einer weiteren logischen Achse für die physikalischen Achse Nr. 1

Aktionen

kopf.achs_nr                 11
kopf.clone_of                 1
kopf.link_to                  1

Starten des Handsatzes G01 G90 X20 Y20 F100 im ersten Kanal
Suspend-Output im ersten Kanal setzen
Handsatz G91 Y10 im zweiten Kanal starten und Warten bis dieser beendet ist
Löschen des Suspend-Output im ersten Kanal
Setzen des Suspend-Output im zweiten Kanal

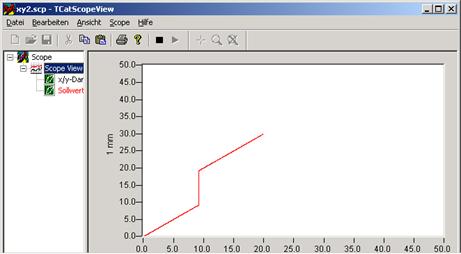

Beispiele 1: — Abbildung 1-6: Einschieben eines Handsatzen durch weiteren Kanal

Konfiguration

Konfiguration einer weiteren logischen Achse für die physikalischen Achse Nr. 1

Aktionen

kopf.achs_nr                 11
kopf.clone_of                 1
kopf.link_to                  1

Starten des Automatikprogramms im ersten Kanal

$WHILE 1
  N10 G02 I10 F500
$ENDWHILE

Suspend-Output im ersten Kanal setzen
Zweiten Kanal in Handbetrieb setzen und Achsen verfahren
Löschen des Suspend-Output im ersten Kanal
Setzen des Suspend-Output im zweiten Kanal

Beispiele 2: — Abbildung 1-7: Verschieben der Position durch Handbetrieb bei aktivem NC-Programm durch weiteren Kanal
