Technische Daten

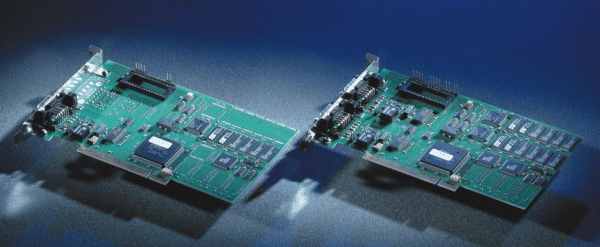

Die FC510x ist eine CANopen Masterkarte mit folgenden Eigenschaften:

▪

ein (FC5101) oder zwei CAN-Kanäle (FC5102), jeweils mit eigenem Prozessor, Speicher etc.

▪

Wahlweise CANopen Master oder Slave.

▪

Alle PDO Kommunikationsarten werden unterstützt.

▪

Prozessabbild: Summe max. 3 kBytes Input- und Outputdaten.

▪

Jedes PDO kann individuell überwacht werden.

▪

Host-Kommunikation kann freilaufend, synchronisiert oder äquidistant sein.

▪

Äquidistant-Modus für Antriebsregelung über den Bus: SYNC Objekte werden im Mittel quarzgenau übertragen, Prozessdatenaustausch zur Applikation ist durchsynchronisiert (nur mit TwinCAT).

▪

Emergency Nachrichten werden von der Karte gespeichert.

▪

Error Handling kann für jeden Busknoten individuell eingestellt werden.

▪

allgemeine CAN Nachrichten (CAN Schicht 2) können gesendet und empfangen werden.

▪

Leistungsfähiges Parameter- und Diagnoseinterface.

▪

Integrierte Buslast-Anzeige.

▪

CAN Schnittstellen sind galvanisch getrennt.

▪

Entspricht CANopen Spezifikation DS301 V4.01.

▪

Boot-Up nach DS302.

▪

Treiber: TwinCAT I/O für WinNT, Win2k, WinXP;

▪

Driver Construktion Kit für andere Betriebssysteme auf Anfrage.

Details zur Slave Funktionalität siehe entsprechende separate Dokumentation.
