Technische Daten

Erweiterungsmodule (IL....)

max. 120

Digitale Peripheriesignale (IL....)

max. 960 Ein- und Ausgänge

Analoge Peripheriesignale (IL....)

max. 480 Ein- und Ausgänge

Übertragungsmedium

4 x 2 Twisted-Pair Kupferkabel; Kategorie 3 (10 MBaud), Kategorie 5 (100 MBaud)

Übertragungsrate

10/100 MBaud

Topologie

sternförmige Verkabelung

Entfernung zwischen Modulen

100 m (Hub/Switch bis Feldbus Box)

Konfiguration

über KS2000 oder über die Steuerung

Protokolle

UDP-ADS, TCP-ADS, Fast-ADS, ModbusTCP, Realtime-Ethernet

Stromversorgung

Steuerspannung: 24V_DC (-15%/+20%); Lastspannung: entsprechend E/A-Variante

Stromaufnahme Steuerspannung

entsprechend E/A-Variante + Stromaufnahme Sensorversorgung, max. 0,5A

Stromaufnahme Lastspannung

entsprechend E/A-Variante

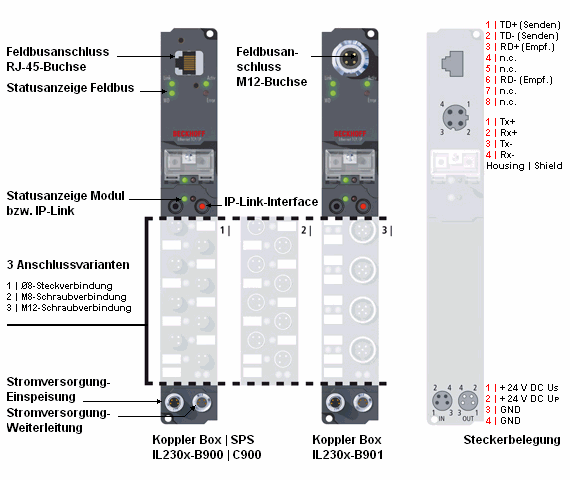

Anschluss Stromversorgung

Einspeisung: 1 x M8 Stecker 4-polig
Weiterleitung: 1 x M8 Buchse 4-polig (außer IP/IE204x)

Anschluss Feldbus

1 x RJ45 Buchse

1 x M12 Buchse, d-codiert

Potentialtrennung

Kanäle / Steuerspannung: nein
zwischen den Kanälen: nein
Steuerspannung / Feldbus: ja

zulässiger Umgebungstemperaturbereich im Betrieb

0°C ... +55°C

zulässiger Umgebungstemperaturbereich bei Lagerung

-25°C ... +85°C

Vibrations- / Schockfestigkeit

gemäß EN 60068-2-6 / EN 60068-2-27, EN 60068-2-29

EMV-Festigkeit / Aussendung

gemäß EN 61000-6-2 / EN 61000-6-4

Schutzart

IP 65/66/67 (gemäß EN 60529)

Einbaulage

beliebig

Zulassungen

CE, UL E172151
