EtherCAT-Koppler - Einführung

Um EtherCAT-Klemmen mit E-Bus-Kommunikation (Serien ELxxxx, ESxxxx, EMxxxx) an ein EtherCAT-Netzwerk anzuschließen, wird ein EtherCAT-Koppler benötigt. Dieser Koppler leitet vom übergeordneten EtherCAT-Netzwerk die Kommunikation an die Klemmen weiter oder arbeitet selbst als Master und erzeugt Telegramme. Für verschiedene Einsatzszenarien bietet Beckhoff unterschiedliche Komponenten an.

Die Auswahl des richtigen Kopplers richtet sich nach folgenden Kriterien:

wird eine lokale Kleinsteuerung benötigt?
wird der Koppler über Kupfer-Kabel oder Lichtwellenleiter angeschlossen?
soll der Koppler über IP adressiert werden oder befindet er sich im ungeswitchten Netzwerk?
wird der Koppler über EAP (EtherCAT Automation Protokoll) oder EtherCAT Device Protokoll angesteuert?
benötigte Schutzart, IP20 oder höher?
soll der Koppler über das HotConnect-Verfahren an verschiedenen Stellen am Netzwerk angesteckt werden?

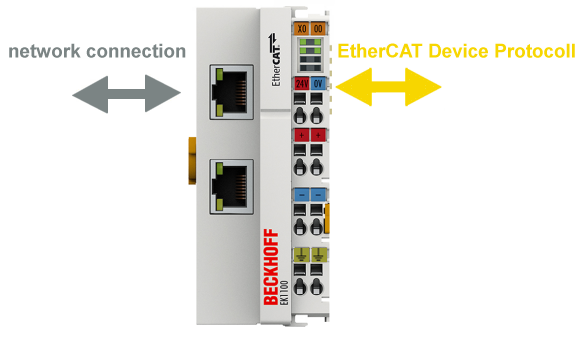

Ein Koppler bindet nach rechts die angefügten Klemmen an, nach links kann er mit dem übergeordneten Netzwerk verbunden werden. Koppler, die nach "links" das EtherCAT-Device-Protokoll unterstützen, müssen dort mit einem EtherCAT Master verbunden werden.
