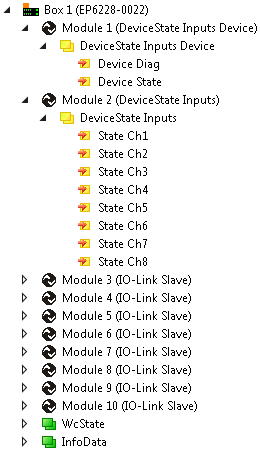

Prozessabbild

Zuordnung von IO-Link Ports zu Prozessdaten

IO-Link Port	Status-Variable	Prozessdaten des IO-Link Device	Digitaler Eingang
1	Module 2 DeviceState Inputs State Ch1	Module 3 ¹⁾	Module 11 Digital Inputs Pin2 Ch1
2	Module 2 DeviceState Inputs State Ch2	Module 4 ¹⁾	Module 11 Digital Inputs Pin2 Ch2
3	Module 2 DeviceState Inputs State Ch3	Module 5 ¹⁾	Module 11 Digital Inputs Pin2 Ch3
4	Module 2 DeviceState Inputs State Ch4	Module 6 ¹⁾	Module 11 Digital Inputs Pin2 Ch4
5	Module 2 DeviceState Inputs State Ch5	Module 7 ¹⁾	Module 11 Digital Inputs Pin2 Ch5
6	Module 2 DeviceState Inputs State Ch6	Module 8 ¹⁾	Module 11 Digital Inputs Pin2 Ch6
7	Module 2 DeviceState Inputs State Ch7	Module 9 ¹⁾	Module 11 Digital Inputs Pin2 Ch7
8	Module 2 DeviceState Inputs State Ch8	Module 10 ¹⁾	Module 11 Digital Inputs Pin2 Ch8

¹⁾ Die Module „Module 3“ bis „Module 10“ sind nur in den Prozessdaten vorhanden, wenn die entsprechenden IO-Link Ports konfiguriert wurden.
