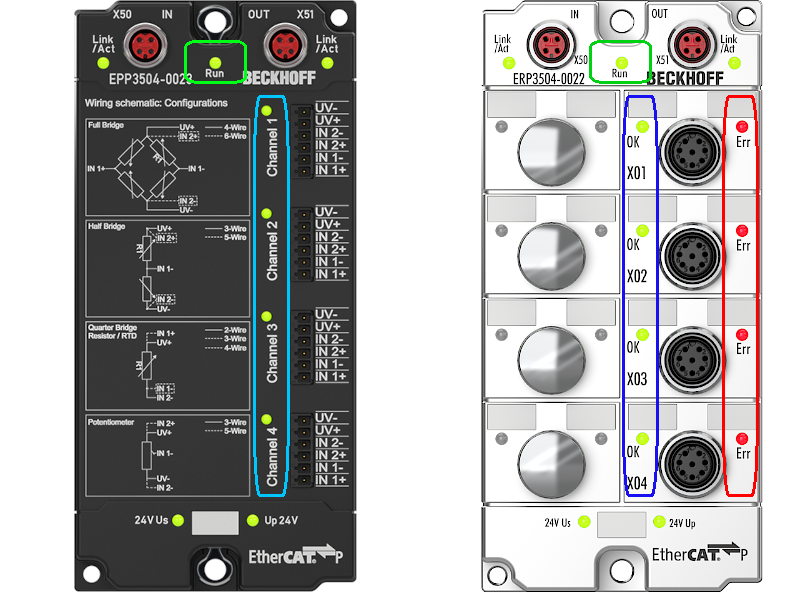

RUN, Channel 1 ... Channel 4

LED	Farbe	Beschreibung
RUN	grün	aus	Zustand der EtherCAT State Machine: INIT = Initialisierung der Klemme
		blinkend	Zustand der EtherCAT State Machine: PREOP = Funktion für Mailbox-Kommunikation und abweichende Standard-Einstellungen gesetzt
		Einzelblitz	Zustand der EtherCAT State Machine: SAFEOP = Überprüfung der Kanäle des Sync-Managers und der Distributed Clocks (falls unterstützt)
		an	Zustand der EtherCAT State Machine: OP = normaler Betriebszustand; Mailbox- und Prozessdatenkommunikation ist möglich
		flimmernd	Zustand der EtherCAT State Machine: BOOTSTRAP = Funktion für Firmware-Updates der Klemme

Status LEDs EPP3504-0023

LED	Farbe	Bedeutung
Channel (1…4)	grün	Kein Fehler
	rot	Fehleranzeige, zugleich mit Error Bit im Status, bei Range Error des Messbereiches (nicht bei Underrange/Overrange!) Messtyp eingestellt der nicht kalibriert ist (siehe CoE Objekt 0x80nF PAI Vendor Calibration Data) Prozessorüberlast (siehe CoE Objekt 0xF900 PAI Info Data) ADC in Sättigung „saturation“ Analoge Schaltung überlastet „in overload“, Überspannung an Eingängen erkannt; siehe Kapitel „StartUp - Wie ist zu verfahren bei...“, sowie Hinweise im Kapitel „Allgemeine technische Daten” Oversampling Error im Synchron Mode
	blinkend	Aktiver Selbsttest der Klemme; siehe Kapitel „Features“/ „Selbsttest und Selbsttest-Bericht“
	aus	Kein Betrieb

LED	Farbe	Bedeutung
OK (1…4)	grün	Betrieb
	blinkend	Aktiver Selbsttest der Klemme; siehe Kapitel „Features“/ „Selbsttest und Selbsttest-Bericht“
	aus	Kein Betrieb
Err (1…4)	rot	Fehleranzeige, zugleich mit Error Bit im Status, bei Range Error des Messbereiches (nicht bei Underrange/Overrange!) Messtyp eingestellt der nicht kalibriert ist (siehe CoE Objekt 0x80nF PAI Vendor Calibration Data) Prozessorüberlast (siehe CoE Objekt 0xF900 PAI Info Data) ADC in Sättigung „saturation“ Analoge Schaltung überlastet „in overload“, Überspannung an Eingängen erkannt; siehe Kapitel „StartUp - Wie ist zu verfahren bei...“, sowie Hinweise im Kapitel „Allgemeine technische Daten” Oversampling Error im Synchron Mode
	aus	kein Fehler
