Verhalten bei Netzwerkausfall

Sie können mit dem Bit 8000:0n (Safe State Active) festlegen, ob der Kanal n bei Unterbrechung der Datenübertragung einen bestimmten Wert (Safe State Value) annehmen soll oder nicht.

Mit dem Bit 8001:0n (Safe State Value) definieren Sie diesen Wert für den Kanal n.

Safe State Value beim Netzwerkhochlauf Das Netzwerk überträgt nur in den Netzwerkzuständen Save-Operational (SAFE-OP) und Operational (OP) Ausgangsprozessdaten. Auch während der beim Netzwerkhochlauf durchlaufenen Netzwerkzustände INIT, Pre-Operational (PRE-OP) und BOOT werden keine Ausgangsprozessdaten übertragen. Wenn Safe State für einen Ausgang aktiviert ist, nimmt dieser Ausgang auch beim Netzwerkhochlauf den vorgegebenen Wert an.

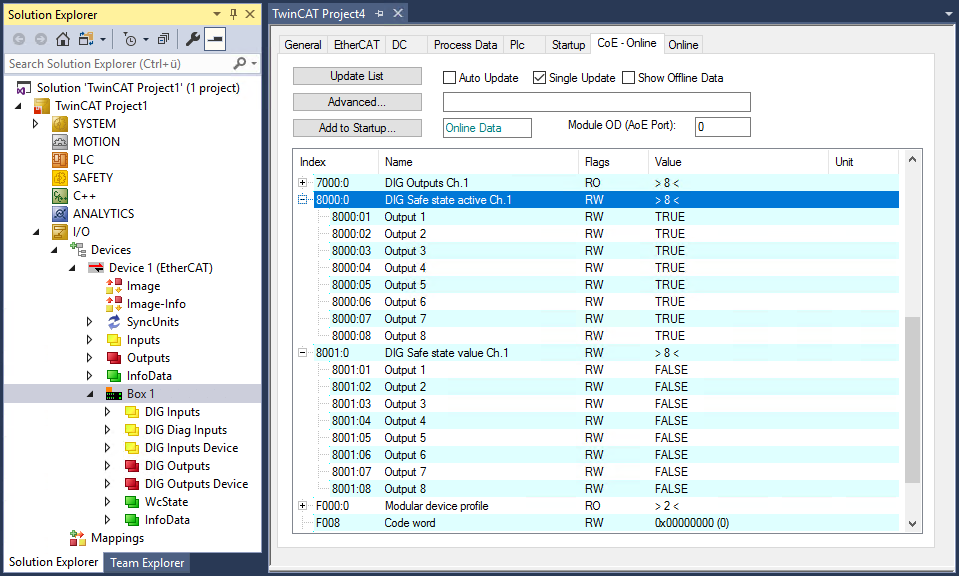

8000:0 - DIG Safe state active Ch.1

Maximalen Kurzschlussstrom beachten! Beachten Sie bei Dimensionierung des Netzteils und der Sicherung, dass der Kurzschlussstrom ca. 1,7 A beträgt.

8000:01 bis 8000:08 - DIG Safe state active Ch.1, Output 1 bis Output 8 (default: TRUE)

Legt fest, ob die Ausgänge bei Netzwerkausfall einen sicheren Zustand (Safe State) annehmen sollen oder nicht.

8001:01 bis 8001:08 - DIG Safe state value Ch.1, Output 1 bis Output 8 (default: FALSE)

Legt fest, wie der sichere Zustand ist.
