Prozessabbild

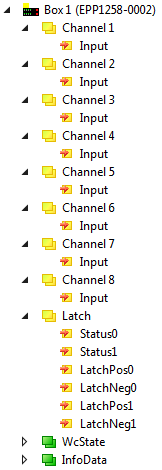

Prozessabbild in TwinCAT



Steckverbinder

Kontakt

Eingangsvariable

Prozessabbild 1:



X01 / X02

2

Prozessabbild 2: Channel 2
Prozessabbild 3: Input

Prozessabbild 4: Latch
Prozessabbild 5: Status1
Prozessabbild 6: LatchPos1
Prozessabbild 7: LatchNeg1

4

Prozessabbild 8: Channel 1
Prozessabbild 9: Input

Prozessabbild 10: Latch
Prozessabbild 11: Status0
Prozessabbild 12: LatchPos0
Prozessabbild 13: LatchNeg0

X03 / X04

2

Prozessabbild 14: Channel 4
Prozessabbild 15: Input

4

Prozessabbild 16: Channel 3
Prozessabbild 17: Input

X05 / X06

2

Prozessabbild 18: Channel 6
Prozessabbild 19: Input

4

Prozessabbild 20: Channel 5
Prozessabbild 21: Input

X07 / X08

2

Prozessabbild 22: Channel 8
Prozessabbild 23: Input

4

Prozessabbild 24: Channel 7
Prozessabbild 25: Input

Working Counter

Der Working Counter ist eine Diagnose-Funktion für EtherCAT-Netzwerke. Eine Beschreibung des Working Counter finden Sie in der EtherCAT System-Dokumentation.
