Motor

Hinweis

Verwechselungs-Gefahr bei M8-Steckverbindern

Die EtherCAT-Anschlüsse und Motor-Anschlüsse haben den gleichen Steckverbinder-Typ und können versehentlich falsch verbunden werden. Eine falsche Verbindung kann zu Defekten führen.

  • EtherCAT-Anschlüsse und Motor-Anschlüsse nicht miteinander verbinden.
  • Die Leitungsfarben beachten: grün für EtherCAT, schwarz für Motoren

Motor

M8-Stecker

Pin

Funktion

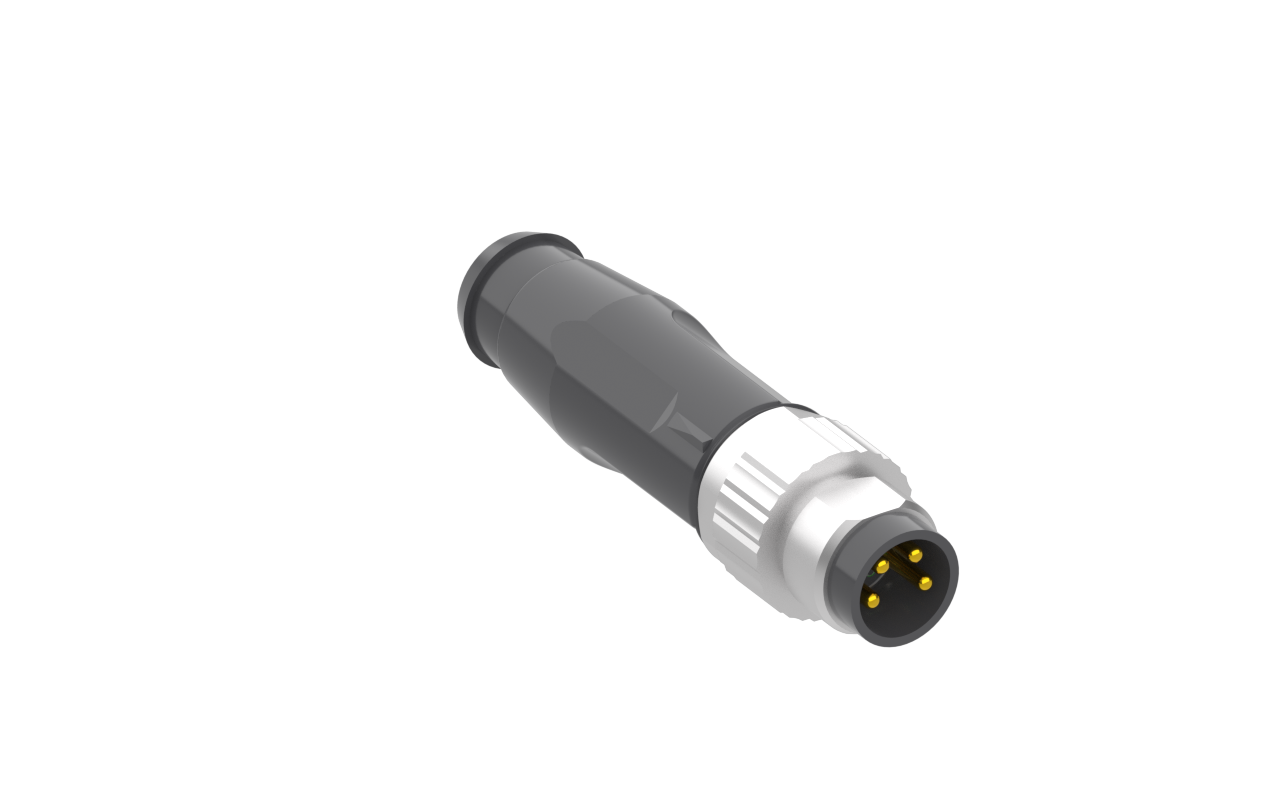

Motor 1:

Motor 2:

1

GNDP

2

Motorphase U

3

Motorphase V

4

Motorphase W
