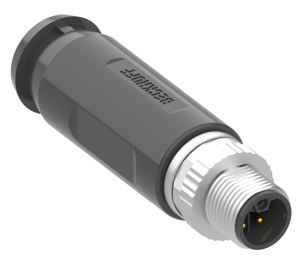

Versorgungsspannungs-Eingang

Spannungsversorgung aus SELV- / PELV-Netzteil!

Zur Versorgung dieses Geräts müssen SELV- / PELV-Stromkreise (Sicherheitskleinspannung, "safety extra-low voltage" / Schutzkleinspannung, „protective extra-low voltage“) nach IEC 61010-2-201 verwendet werden.

Hinweise:

• Durch SELV/PELV-Stromkreise entstehen eventuell weitere Vorgaben aus Normen wie IEC 60204-1 et al., zum Beispiel bezüglich Leitungsabstand und -isolierung.
• Eine SELV-Versorgung liefert sichere elektrische Trennung und Begrenzung der Spannung ohne Verbindung zum Schutzleiter, eine PELV-Versorgung benötigt zusätzlich eine sichere Verbindung zum Schutzleiter.

Zusätzliche Bedingung für UL-Betrieb

• Zur Spannungsversorgung keine unbegrenzten Spannungsquellen verwenden

Spezielle Absicherung erforderlich

Defekt möglich bei unzureichend dimensionierter Absicherung für die Versorgungsspannung +48 V_DC U_P.

• Die Absicherung der Versorgungsspannung +48 V_DC U_P so dimensionieren, dass der maximal fließende Strom auf das 3-fache des Nennstroms (max. 1 Sekunde) begrenzt wird.
