Prozessabbild

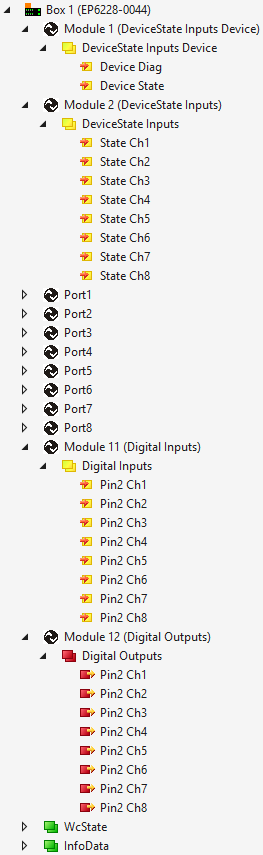

Prozessabbild 1:

Prozessabbild 2: Module 1



Diagnose.

Siehe Kapitel Weitere Fehlerdiagnose.

Prozessabbild 3: Module 2



Statusbytes der IO-Link Ports.

Siehe Kapitel Status der IO-Link Ports.

Prozessabbild 4: Port 1 1)



Prozessdaten des IO-Link Device an X01

Prozessabbild 5: Port 2 1)



Prozessdaten des IO-Link Device an X02

Prozessabbild 6: Port 3 1)



Prozessdaten des IO-Link Device an X03

Prozessabbild 7: Port 4 1)



Prozessdaten des IO-Link Device an X04

Prozessabbild 8: Port 5 1)



Prozessdaten des IO-Link Device an X05

Prozessabbild 9: Port 6 1)



Prozessdaten des IO-Link Device an X06

Prozessabbild 10: Port 7 1)



Prozessdaten des IO-Link Device an X07

Prozessabbild 11: Port 8 1)



Prozessdaten des IO-Link Device an X08

Prozessabbild 12: Module 11



Digital-Eingänge.

Prozessabbild 13: Module 12



Digital-Ausgänge.

1) Die Module „Port 1“ bis „Port 8“ sind nur in den Prozessdaten vorhanden, wenn die entsprechenden IO-Link Ports konfiguriert wurden.
