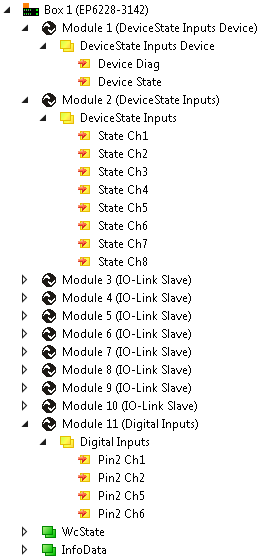

Prozessabbild EP6228-3142

	Module 1
		Diagnose. Siehe Kapitel Weitere Fehlerdiagnose.
	Module 2
		Statusbytes der IO-Link Ports. Siehe Kapitel Status der IO-Link Ports.
	Module 3 ¹⁾
		Prozessdaten des IO-Link Device an Port 1 (Port Class A)
	Module 4 ¹⁾
		Prozessdaten des IO-Link Device an Port 2 (Port Class A)
	Module 5 ¹⁾
		Prozessdaten des IO-Link Device an Port 3 (Port Class B)
	Module 6 ¹⁾
		Prozessdaten des IO-Link Device an Port 4 (Port Class B)
	Module 7 ¹⁾
		Prozessdaten des IO-Link Device an Port 5 (Port Class A)
	Module 8 ¹⁾
		Prozessdaten des IO-Link Device an Port 6 (Port Class A)
	Module 9 ¹⁾
		Prozessdaten des IO-Link Device an Port 7 (Port Class B)
	Module 10 ¹⁾
		Prozessdaten des IO-Link Device an Port 8 (Port Class B)
	Module 11
		Digitale Eingänge der Ports 1, 2, 5, 6 (Ports Class A)

¹⁾ Die Module „Module 3“ bis „Module 10“ sind nur in den Prozessdaten vorhanden, wenn die entsprechenden IO-Link Ports konfiguriert wurden.

Zuordnung von Steckverbindern, Ports und Prozessdaten

Steckverbinder	IO-Link Port	Prozessdaten des IO-Link Device	Status-Variable des IO-Link Ports	Digitaler Eingang
X01	1	Module 3 ¹⁾	State Ch1	Pin 2 Ch1
X02	2	Module 4 ¹⁾	State Ch2	Pin 2 Ch2
X03	3	Module 5 ¹⁾	State Ch3	-
X04	4	Module 6 ¹⁾	State Ch4	-
X05	5	Module 7 ¹⁾	State Ch5	Pin 2 Ch5
X06	6	Module 8 ¹⁾	State Ch6	Pin 2 Ch6
X07	7	Module 9 ¹⁾	State Ch7	-
X08	8	Module 10 ¹⁾	State Ch8	-

¹⁾ Die Module „Module 3“ bis „Module 10“ sind nur in den Prozessdaten vorhanden, wenn die entsprechenden IO-Link Ports konfiguriert wurden.
