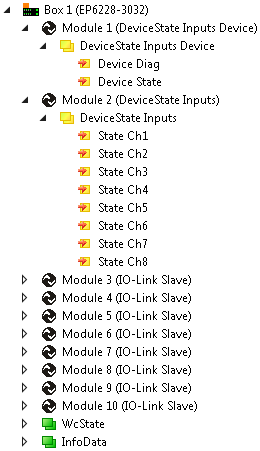

Prozessabbild EP6228-3032

	Module 1
		Diagnose. Siehe Kapitel Weitere Fehlerdiagnose.
	Module 2
		Statusbytes der IO-Link Ports. Siehe Kapitel Status der IO-Link Ports.
	Module 3 ¹⁾
		Prozessdaten des IO-Link Device an Port 1
	Module 4 ¹⁾
		Prozessdaten des IO-Link Device an Port 2
	Module 5 ¹⁾
		Prozessdaten des IO-Link Device an Port 3
	Module 6 ¹⁾
		Prozessdaten des IO-Link Device an Port 4
	Module 7 ¹⁾
		Prozessdaten des IO-Link Device an Port 5
	Module 8 ¹⁾
		Prozessdaten des IO-Link Device an Port 6
	Module 9 ¹⁾
		Prozessdaten des IO-Link Device an Port 7
	Module 10 ¹⁾
		Prozessdaten des IO-Link Device an Port 8

¹⁾ Die Module „Module 3“ bis „Module 10“ sind nur in den Prozessdaten vorhanden, wenn die entsprechenden IO-Link Ports konfiguriert wurden.

Zuordnung von Steckverbindern, Ports und Prozessdaten

Steckverbinder	IO-Link Port	Prozessdaten des IO-Link Device	Status-Variable des IO-Link Ports
X01	1	Module 3 ¹⁾	State Ch1
X02	2	Module 4 ¹⁾	State Ch2
X03	3	Module 5 ¹⁾	State Ch3
X04	4	Module 6 ¹⁾	State Ch4
X05	5	Module 7 ¹⁾	State Ch5
X06	6	Module 8 ¹⁾	State Ch6
X07	7	Module 9 ¹⁾	State Ch7
X08	8	Module 10 ¹⁾	State Ch8

¹⁾ Die Module „Module 3“ bis „Module 10“ sind nur in den Prozessdaten vorhanden, wenn die entsprechenden IO-Link Ports konfiguriert wurden.
