Prozessabbild EP6228-0042

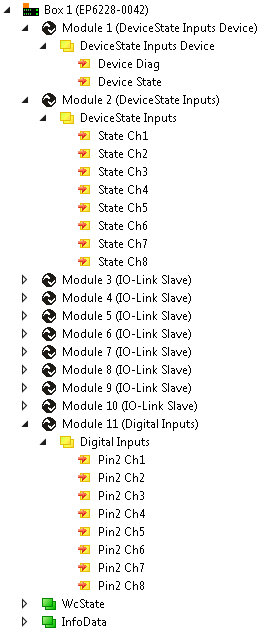

Prozessabbild EP6228-0042 1:

Prozessabbild EP6228-0042 2: Module 1



Diagnose.

Siehe Kapitel Weitere Fehlerdiagnose.

Prozessabbild EP6228-0042 3: Module 2



Statusbytes der IO-Link Ports.

Siehe Kapitel Status der IO-Link Ports.

Prozessabbild EP6228-0042 4: Module 3 1)



Prozessdaten des IO-Link Device an Port 1

Prozessabbild EP6228-0042 5: Module 4 1)



Prozessdaten des IO-Link Device an Port 2

Prozessabbild EP6228-0042 6: Module 5 1)



Prozessdaten des IO-Link Device an Port 3

Prozessabbild EP6228-0042 7: Module 6 1)



Prozessdaten des IO-Link Device an Port 4

Prozessabbild EP6228-0042 8: Module 7 1)



Prozessdaten des IO-Link Device an Port 5

Prozessabbild EP6228-0042 9: Module 8 1)



Prozessdaten des IO-Link Device an Port 6

Prozessabbild EP6228-0042 10: Module 9 1)



Prozessdaten des IO-Link Device an Port 7

Prozessabbild EP6228-0042 11: Module 10 1)



Prozessdaten des IO-Link Device an Port 8

Prozessabbild EP6228-0042 12: Module 11



Digitale Eingänge.

1) Die Module „Module 3“ bis „Module 10“ sind nur in den Prozessdaten vorhanden, wenn die entsprechenden IO-Link Ports konfiguriert wurden.

Zuordnung von Steckverbindern, Ports und Prozessdaten

Steckverbinder

IO-Link Port

Prozessdaten
des IO-Link Device

Status-Variable des IO-Link Ports

Digitaler Eingang

X01

1

Prozessabbild EP6228-0042 13: Module 3 1)

Prozessabbild EP6228-0042 14: State Ch1

Prozessabbild EP6228-0042 15: Pin 2 Ch1

X02

2

Prozessabbild EP6228-0042 16: Module 4 1)

Prozessabbild EP6228-0042 17: State Ch2

Prozessabbild EP6228-0042 18: Pin 2 Ch2

X03

3

Prozessabbild EP6228-0042 19: Module 5 1)

Prozessabbild EP6228-0042 20: State Ch3

Prozessabbild EP6228-0042 21: Pin 2 Ch3

X04

4

Prozessabbild EP6228-0042 22: Module 6 1)

Prozessabbild EP6228-0042 23: State Ch4

Prozessabbild EP6228-0042 24: Pin 2 Ch4

X05

5

Prozessabbild EP6228-0042 25: Module 7 1)

Prozessabbild EP6228-0042 26: State Ch5

Prozessabbild EP6228-0042 27: Pin 2 Ch5

X06

6

Prozessabbild EP6228-0042 28: Module 8 1)

Prozessabbild EP6228-0042 29: State Ch6

Prozessabbild EP6228-0042 30: Pin 2 Ch6

X07

7

Prozessabbild EP6228-0042 31: Module 9 1)

Prozessabbild EP6228-0042 32: State Ch7

Prozessabbild EP6228-0042 33: Pin 2 Ch7

X08

8

Prozessabbild EP6228-0042 34: Module 10 1)

Prozessabbild EP6228-0042 35: State Ch8

Prozessabbild EP6228-0042 36: Pin 2 Ch8

1) Die Module „Module 3“ bis „Module 10“ sind nur in den Prozessdaten vorhanden, wenn die entsprechenden IO-Link Ports konfiguriert wurden.
