Prozessabbild EP6222-0002

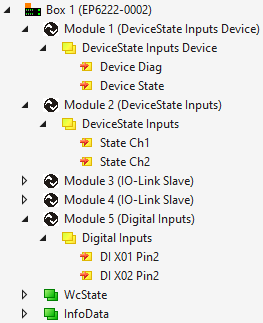

Prozessabbild EP6222-0002 1:

Prozessabbild EP6222-0002 2: Module 1



Diagnose.

Siehe Kapitel Weitere Fehlerdiagnose.

Prozessabbild EP6222-0002 3: Module 2



Status-Variablen der IO-Link Ports.

Siehe Kapitel Status der IO-Link Ports.

Prozessabbild EP6222-0002 4: Module 3 1)



Prozessdaten des IO-Link Device an Port X01

Prozessabbild EP6222-0002 5: Module 4 1)



Prozessdaten des IO-Link Device an Port X02

Prozessabbild EP6222-0002 6: Module 5



Digital-Eingänge.

1) Die Module „Module 3“ und „Module 4“ sind nur in den Prozessdaten vorhanden, wenn die entsprechenden IO-Link Ports konfiguriert wurden.
