EP3174-0092 - Prozessabbild (mit TwinSAFE SC Module)

In der folgenden Abbildung sind die Prozessdaten nach einfügen des TwinSAFE-SC-Moduls, wie im Kapitel Konfiguration TwinSAFE SC beschrieben, dargestellt.

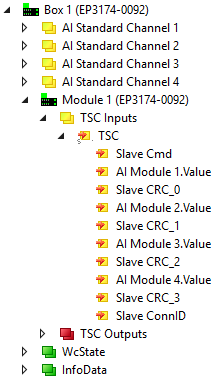

EP3174-0092 - Prozessabbild (mit TwinSAFE SC Module) 1:

Unter „Module 1 (EP3174-0092)“ > „TSC Inputs“ finden Sie die TSC Eingangsdaten.



EP3174-0092 - Prozessabbild (mit TwinSAFE SC Module) 2:

Unter „Module 1 (EP3174-0092)“ > „TSC Outputs“ finden Sie die TSC Ausgangsdaten.

Analoge Eingänge

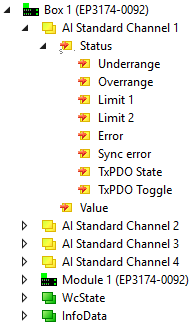

EP3174-0092 - Prozessabbild (mit TwinSAFE SC Module) 3:

Unter „AI Standard Channel 1“ finden Sie die Prozessdaten des ersten analogen Kanals.

Die Prozessdaten des zweiten bis vierten Kanals sind genauso aufgebaut wie die des ersten Kanals.
