EP2338-2002 - Prozessabbild

DI Inputs

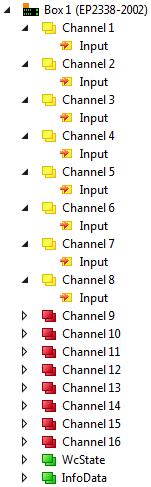

Unter „Channel 1“ bis „Channel 8“ finden Sie die Digital-Eingänge.

EP2338-2002 - Prozessabbild 1:

Datentypen

EP2338-2002 - Prozessabbild 2: Channel n
EP2338-2002 - Prozessabbild 3: Input: BIT

DO Outputs

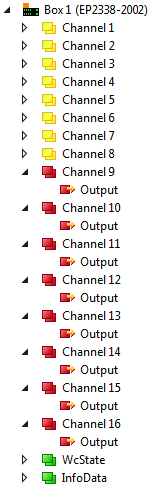

Unter „Channel 1“ bis „Channel 8“ finden Sie die Digital-Ausgänge.

EP2338-2002 - Prozessabbild 4:

Datentypen

EP2338-2002 - Prozessabbild 5: Channel n
EP2338-2002 - Prozessabbild 6: Output: BIT

Zuordnung Prozessdaten zu Anschlüssen

Anschluss

Digital-Eingang

Digital-Ausgang

X01, Pin 2

Channel 2

Channel 10

X01, Pin 4

Channel 1

Channel 9

X02, Pin 2

Channel 4

Channel 12

X02, Pin 4

Channel 3

Channel 11

X03, Pin 2

Channel 6

Channel 14

X03, Pin 4

Channel 5

Channel 13

X04, Pin 2

Channel 8

Channel 16

X04, Pin 4

Channel 7

Channel 15
