Verhalten bei fehlender Versorgungsspannung

Die digitalen Ausgänge werden aus der Versorgungsspannung U_P versorgt. Falls die Versorgungsspannung U_P nicht vorhanden ist, können die digitalen Ausgänge keinen High-Pegel ausgeben.

Wenn ein Ausgang gesetzt ist und keinen High-Pegel ausgibt, wird das als Fehler erkannt. Nach Ablauf der Fehlerreaktionszeit wird der Fehler in den Prozessdaten gemeldet:

• Das Bit „Diag Input x“ des Ausgangs wird auf „1“ gesetzt.
• Das Bit „Error Channel y“ des Kanals, zu dem der Ausgang gehört, wird auf „1“ gesetzt.

In der Werkseinstellung werden alle Ausgänge eines Kanals deaktiviert, in dem ein Fehler aufgetreten ist. Die Ausgänge bleiben auch deaktiviert, wenn U_P wieder eingeschaltet wird.

Ausgänge wieder aktivieren

Es gibt zwei Möglichkeiten, deaktivierte Ausgänge wieder zu aktivieren:

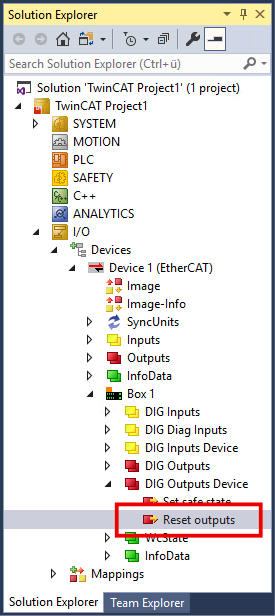

• Manuell: Geben Sie eine positive Flanke auf die Variable „Reset outputs“.

• Automatisch: Setzen Sie den Parameter F800:01 auf TRUE. Dann werden alle Ausgänge wieder aktiviert, sobald U_P eingeschaltet wird.
  Hinweis: F800:01 beeinflusst auch das Verhalten bei Kurzschluss.
