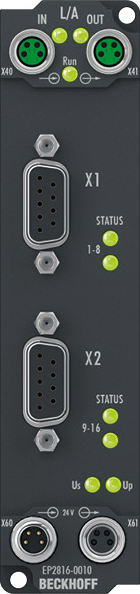

EP2816-0010 - Status LEDs

LED | Anzeige | Bedeutung |
---|---|---|
STATUS 1-8 | leuchtet grün | mindestens ein Ausgang der Kanäle 1-8 ist gesetzt |
leuchtet rot | mindestens ein Ausgang der Kanäle 1-8 hat einen Kurzschluss | |
STATUS 9-16 | leuchtet grün | mindestens ein Ausgang der Kanäle 9-16 ist gesetzt |
leuchtet rot | mindestens ein Ausgang der Kanäle 9-16 hat einen Kurzschluss | |
Us | aus | Versorgungsspannung Us nicht vorhanden |
leuchtet grün | Versorgungsspannung Us vorhanden | |
Up | aus | Versorgungsspannung Up nicht vorhanden |
leuchtet grün | Versorgungsspannung Up vorhanden |
