EL9540-0010, EL9550 - Anwendungsbeispiel

WARNUNG

Verletzungsgefahr durch Stromschlag und Beschädigung des Gerätes möglich!

Setzen Sie das Busklemmen-System in einen sicheren, spannungslosen Zustand,
bevor Sie mit der Montage, Demontage oder Verdrahtung der Busklemmen beginnen!

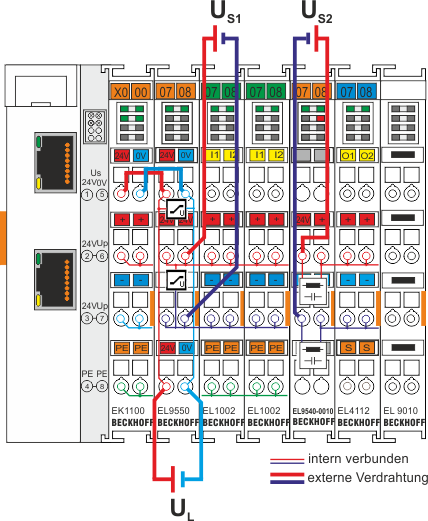

Das Beispiel zeigt

eine Surge-Filterklemme EL9550 zur Versorgung

des Buskopplers (U_L: E-Bus-Versorgung)
der Feldspannung für die digitalen Klemmen (U_S1: Powerkontakte, Potentialgruppe 1)

eine Surge-Filterklemme EL9540-0010 zur Versorgung

der Feldspannung für die analoge Klemme (U_S2: Powerkontakte, Potentialgruppe 2)

EL9540-0010, EL9550 - Anwendungsbeispiel 1: — Anwendungsbeispiel EL9540-0010, EL9550
