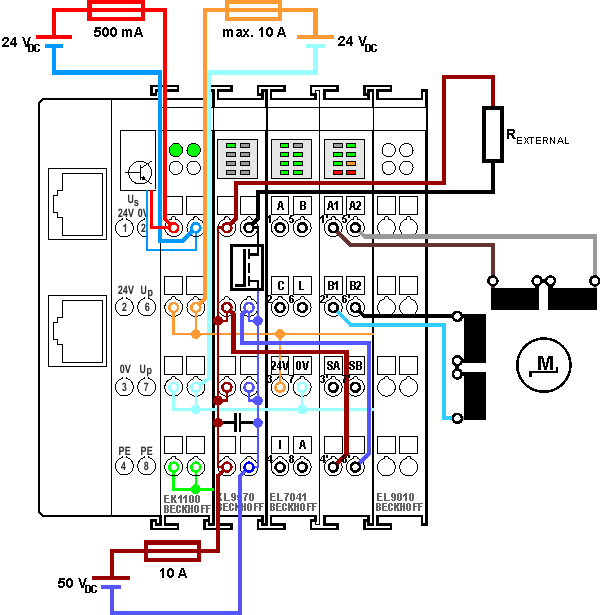

Anwendungsbeispiel
| |
Verletzungsgefahr durch Stromschlag und Beschädigung des Gerätes möglich! Setzen Sie das Busklemmen-System in einen sicheren, spannungslosen Zustand, bevor Sie mit der Montage, Demontage oder Verdrahtung der Busklemmen beginnen! |
Funktionsbeispiel
- Der Kondensator in der EL9570 gleicht Spitzen in der Versorgungsspannung für den Schrittmotor / DC-Motor aus.
- Sobald diese Versorgungsspannung 55 V übersteigt, schaltet die EL9570 den Bremswiderstand REXTERNAL ein, der dann die zurück gespeiste Bremsenergie des an die EL7041 angeschlossenen Schrittmotor / DC-Motors verheizt.
 | Mehrere Motoren Eine Kondensatorklemme EL9570 kann die Versorgungsspannung für mehrere Motoren konditionieren. |
Hinweis | |
Auslegung des Bremswiderstands Der Bremswiderstand REXTERNAL (typisch 10 Ω) sollte so dimensioniert werden, dass er die zu erwartende Wärmeentwicklung schadlos übersteht! |
