EL9150, EL9160 - Einführung und Technische Daten

Einspeiseklemmen, 230 V AC

EL9150, EL9160

Die Einspeiseklemme EL9150 kann an beliebigen Stellen zwischen den Ein-/Ausgabeklemmen platziert werden, um eine weitere Potenzialgruppe aufzubauen oder um bei hoher Strombelastung die rechts folgenden Klemmen mit höheren Strömen zu versorgen. Der E-Bus wird weiter durchgeführt.

Die EL9160 verfügt im Unterschied zur EL9150 über eine Diagnose, die im Prozessabbild angezeigt wird.

Technische Daten

Technische Daten	EL9150	EL9160
Nennspannung	230 V_AC (120 V_AC)
Stromlast Powerkontakt	max. 10 A
Potenzialtrennung	500 V (E-Bus/Feldspannung)
Stromaufnahme aus E-Bus	-	typ. 90 mA
Bitbreite im Prozessabbild	0	1 Diagnose‑Bit
Konfiguration	keine Adress- oder Konfigurationseinstellung erforderlich
Power-LED	ja
Diagnose	nein	ja, im Prozessabbild
Elektrische Verbindung zur Montageschiene	nein
Erneute Einspeisung	ja
Anschlussmöglichkeit an Powerkontakt zusätzlich	1
Anreihen an EtherCAT-Klemmen mit Powerkontakt	ja
Anreihen an EtherCAT-Klemmen ohne Powerkontakt	ja
Gewicht	ca. 50 g
zulässiger Umgebungstemperaturbereich im Betrieb	-25°C ... +60°C
zulässiger Umgebungstemperaturbereich bei Lagerung	-40°C ... +85°C
Betriebshöhe	max. 2000 m
Überspannungskategorie	II
Verschmutzungsgrad	2
zulässige relative Luftfeuchtigkeit	95 %, keine Betauung
Abmessungen (B x H x T)	ca. 15 mm x 100 mm x 70 mm (Breite angereiht: 12 mm)
Montage	auf 35 mm Tragschiene nach EN 60715
Vibrations- / Schockfestigkeit	gemäß EN 60068-2-6 / EN 60068-2-27
EMV-Festigkeit / Aussendung	gemäß EN 61000-6-2 / EN 61000-6-4
Schutzart	IP20
Einbaulage	beliebig, siehe Kapitel Montage von passiven Klemmen	beliebig
Zulassungen / Kennzeichnungen*	CE, cULus, EAC, UKCA

*) Real zutreffende Zulassungen/Kennzeichnungen siehe seitliches Typenschild (Produktbeschriftung).

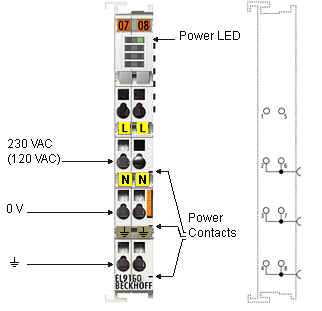

Anschlussbelegung EL9150, EL9160

VORSICHT

Gefahr für Personen und Geräte!

Beachten Sie bei der Projektierung des Busklemmen-Systems die ggf. unterschiedlichen Potenziale auf den Powerkontakten (24 V DC und 230 V AC) und setzen Sie ggf. Potenzialtrennklemmen (EL9080) zur Trennung der Potenziale ein!
Setzen Sie das Busklemmen-System in einen sicheren, spannungslosen Zustand, bevor Sie mit der Montage, Demontage oder Verdrahtung der Klemmenmodule beginnen!

EL9150, EL9160 - Einführung und Technische Daten 2:

Klemmstelle		Beschreibung
Bezeichnung	Nr.	Beschreibung
	1	nicht belegt
230 VAC (120 VAC)	2	Einspeiseeingang 230 V_AC (120 V_AC), intern verbunden mit Klemmstelle 6 und Powerkontakt)
0 V	3	0 V für Einspeiseeingang (intern verbunden mit Klemmstelle 7 und Powerkontakt)
⏚	4	Erde (intern verbunden mit Klemmstelle 8 und Powerkontakt Erde)
	5	nicht belegt
230 VAC (120 VAC)	6	Einspeiseeingang 230 V_AC (120 V_AC), intern verbunden mit Klemmstelle 2 und Powerkontakt)
0 V	7	0 V für Einspeiseeingang (intern verbunden mit Klemmstelle 3 und Powerkontakt)
⏚	8	Erde (intern verbunden mit Klemmstelle 4 und Powerkontakt Erde)

LEDs

LED	Farbe	Bedeutung
Power-LED	grün	aus	Keine Spannung am Einspeiseeingang
Power-LED	grün	an	230 V_AC (120 V_AC) am Einspeiseeingang

Prozessdaten (nur EL9160)

Die EL9160 hat eine Bit‑Breite von 1 Bit (Diagnose‑Bit für Spannung an den Powerkontakten, "PowerOK") im Prozessabbild und stellt sich im TwinCAT‑Baum wie folgt dar:

EL9150, EL9160 - Einführung und Technische Daten 3:

Ist an den Powerkontakten keine Spannung vorhanden, steht das entsprechende Diagnose‑Bit "PowerOK" auf FALSE (0).
