Virtuellen Slave anlegen
Es können zusätzliche virtuelle Slaves auf der gleichen Hardware-Schnittstelle angelegt werden. Dadurch können mehr Daten mit einem PROFINET-Master ausgetauscht oder eine Verbindung mit einem zweiten PROFINET-Master angelegt werden.
Jeder virtuelle Slave bekommt über TwinCAT eine eigene Adresse und wird für den PROFINET-Master wie ein eigenständiges Gerät konfiguriert.
- Ein PROFINET Device in TwinCAT ist vorhanden.

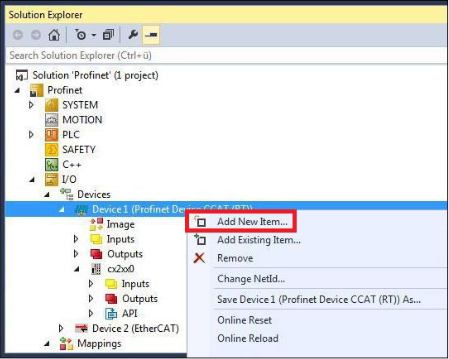

- 1. Klicken Sie im Projektbaum mit der rechten Maustaste auf das angelegte PROFINET Device
- 2. Klicken Sie auf Add New Item…

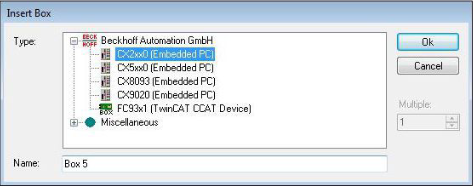

- 3. Wählen Sie je nach Konfiguration die passende Box aus, z. B. den CX2xx0 wenn Sie einen Embedded-PC CX20xx mit PROFINET Optionsschnittstelle verwenden.

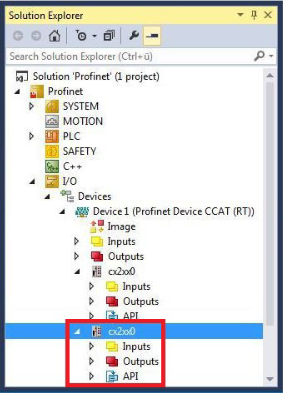

- Der virtuelle PROFINET Slave wird im Projektbaum angelegt.
- 4. Für den virtuellen Slave können Sie jetzt eigene Prozessdaten konfigurieren.

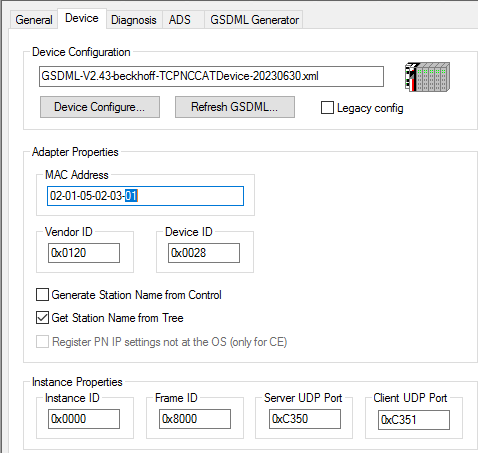

Das letzte Byte der MAC-Adresse des virtuellen Slaves ist editierbar. Achten Sie darauf, dass die MAC-Adresse nur einmal im System vorkommt. Die IP-Adresse wird vom PROFINET-Master vergeben.
EL6631-0010 | Max .ein virtueller Slave (hierbei darf die Summe der Prozessdaten beider Devices 1k Byte je Richtung nicht überschreiten |
EL6633-0010 | Max .ein virtueller Slave (hierbei darf die Summe der Prozessdaten beider Devices 2k Byte je Richtung nicht überschreiten |
TF6270 | Max. sieben virtuelle Slaves |
CCAT B930 Interface | Max. ein virtueller Slave |
